บอลวาล์ว (Ball Valve) คืออะไร?

บอลวาล์ว (Ball Valve) คืออะไร? หลักการทำงาน ประเภท วัสดุ และการเลือกใช้งานอย่างถูกต้อง

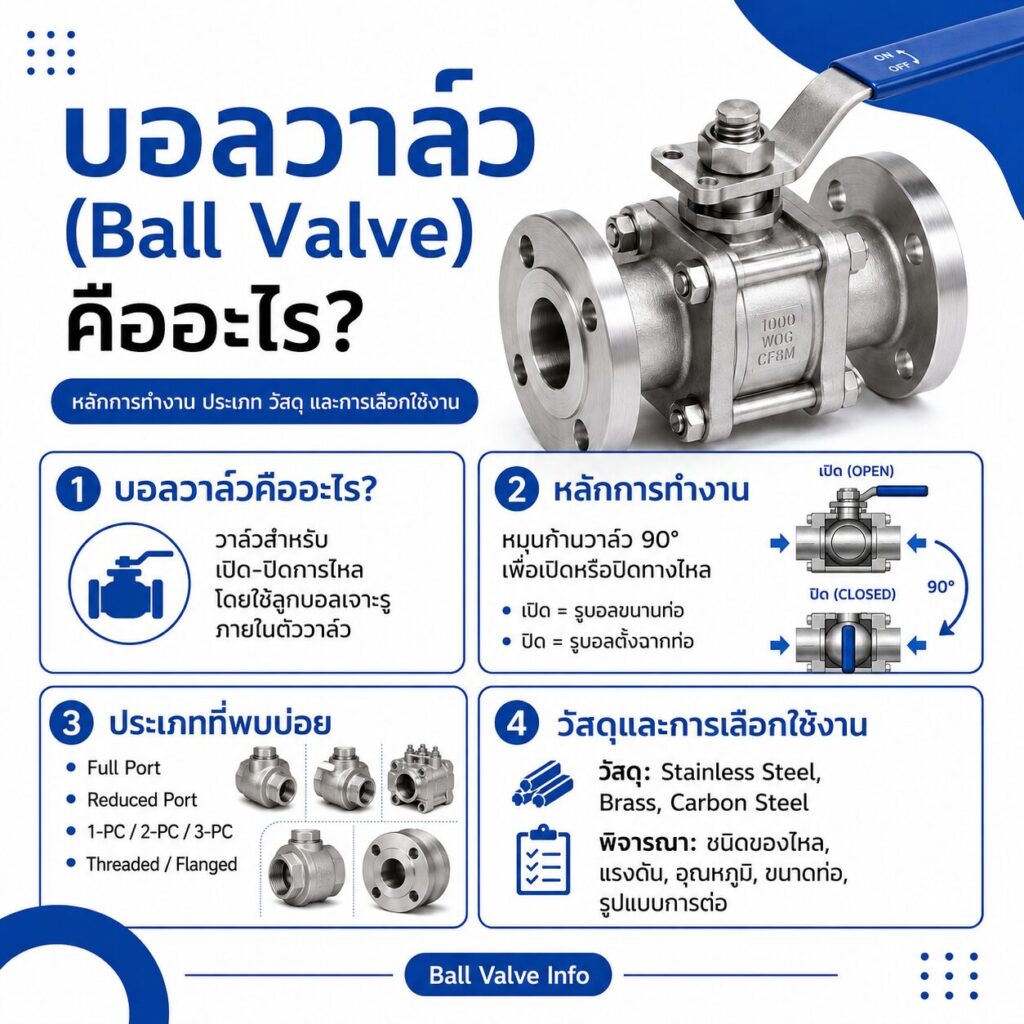

บอลวาล์ว (Ball Valve) คือวาล์วประเภท Quarter-turn valve ที่ใช้ลูกบอลทรงกลมเจาะรูทะลุเป็นกลไกควบคุมการไหล เมื่อหมุนก้านวาล์วเพียง 90 องศา ตำแหน่งของรูบนลูกบอลจะเปลี่ยนจากขนานแนวท่อ เป็นตั้งฉากแนวท่อ เพื่อเปิดหรือปิดการไหลทันที จุดเด่นสำคัญของบอลวาล์วคือความสามารถในการปิดสนิท (Tight Shut-off) โครงสร้างเรียบง่าย และความทนทานต่อแรงดันที่เหมาะสมกับงานอุตสาหกรรมและงานระบบท่อทั่วไป

ในทางวิศวกรรม บอลวาล์วถูกจัดอยู่ในกลุ่มวาล์วที่เน้นการเปิด–ปิด (On/Off Service) มากกว่าการควบคุมปริมาณแบบละเอียด เหมาะกับระบบของเหลวและก๊าซหลากหลายประเภท ตั้งแต่งานประปา งานลมอัด งานน้ำมัน ไปจนถึงงานกระบวนการในโรงงานอุตสาหกรรม



หลักการทำงานของบอลวาล์ว

โครงสร้างภายใน

หลักการทำงานของบอลวาล์วสัมพันธ์โดยตรงกับโครงสร้างภายในของอุปกรณ์ ดังนั้นการวิเคราะห์องค์ประกอบจึงเป็นพื้นฐานสำคัญ องค์ประกอบหลักของบอลวาล์วประกอบด้วย

• ตัวเรือนวาล์ว (Body)
• ลูกบอล (Ball) ที่มีรูทะลุเรียกว่า Port
• ที่นั่งวาล์ว (Seat)
• ก้านวาล์ว (Stem)
• ซีลและโอริง (Seals & O-rings)

เมื่อแรงบิดถูกส่งผ่านจากมือหมุนหรือ Actuator ไปยัง Stem ลูกบอลจะหมุนไปตามแกน ทำให้รูบนลูกบอลเปลี่ยนทิศทางการไหล

Seat ทำหน้าที่ปิดผนึกระหว่างลูกบอลกับตัวเรือน วัสดุที่นิยมใช้คือ PTFE เนื่องจากมีแรงเสียดทานต่ำและทนสารเคมีได้ดี อย่างไรก็ตามอุณหภูมิใช้งานและแรงดันต้องอยู่ในขอบเขตที่วัสดุรองรับได้

กลไกการเปิด–ปิด

• ตำแหน่งเปิด: รูบนลูกบอลขนานกับแนวท่อ ของไหลผ่านได้เต็มทาง
• ตำแหน่งปิด: รูบนลูกบอลตั้งฉากกับแนวท่อ การไหลถูกปิดกั้น

เนื่องจากบอลวาล์วเป็น Quarter-turn valve จึงสามารถปิดได้รวดเร็วมาก ข้อดีคือควบคุมสถานะได้ทันที แต่ข้อควรระวังคือในระบบของเหลวที่มีความเร็วสูง หากปิดเร็วเกินไปอาจเกิด Water Hammer ซึ่งเป็นแรงดันกระแทกในท่อ

Full Bore และ Reduced Bore

Full Bore (Full Port) มีเส้นผ่านศูนย์กลางรูบนลูกบอลใกล้เคียงกับท่อ ทำให้แรงดันตกคร่อมน้อย เหมาะกับระบบที่ต้องการรักษาอัตราการไหลและลดความสูญเสีย

Reduced Bore มีขนาดรูเล็กกว่า ทำให้วาล์วมีขนาดกะทัดรัดและต้นทุนต่ำกว่า แต่จะเกิดแรงดันตกคร่อมมากขึ้น

ดังนั้น การเลือกประเภทต้องพิจารณา Flow coefficient (Cv) และความต้องการของกระบวนการเป็นหลัก

ประเภทของบอลวาล์ว

แบ่งตามจำนวนทางไหล

2 ทาง (2-way) ใช้สำหรับเปิด–ปิดการไหลหลัก
3 ทาง (3-way) ใช้สำหรับเปลี่ยนทิศทางหรือผสมการไหล แบ่งเป็น

• L-port ใช้สลับทางไหล
• T-port ใช้ผสมหรือกระจายการไหลหลายทิศทาง

4 ทาง ใช้ในระบบที่ต้องการการควบคุมซับซ้อน เช่น ระบบไฮดรอลิค

แบ่งตามลักษณะการเชื่อมต่อ

• เกลียว (Threaded) เหมาะกับงานทั่วไป
• หน้าแปลน (Flanged) เหมาะกับระบบโรงงาน
• เชื่อม (Welded) ลดจุดรั่วซึม
• ISO Top รองรับการติดตั้ง Actuator ตามมาตรฐาน ISO 5211

ประเภทเฉพาะทาง

• Forged Valve เหมาะกับงานแรงดันสูง
• บอลวาล์วไฮดรอลิค รองรับแรงดันสูงมาก
• บอลวาล์วอัตโนมัติ ใช้ร่วมกับ Pneumatic หรือ Electric Actuator

บอลวาล์วอัตโนมัติ (Automation)

ในงานอุตสาหกรรมสมัยใหม่ บอลวาล์วไม่ได้จำกัดอยู่เพียงการหมุนเปิด–ปิดด้วยมือเท่านั้น แต่สามารถพัฒนาเป็นระบบควบคุมอัตโนมัติได้โดยติดตั้ง Actuator เข้ากับก้านวาล์ว แทนการใช้แรงคนโดยตรง หลักการพื้นฐานยังคงเหมือนเดิม คือการหมุนลูกบอลภายใน 90 องศา (Quarter-turn) เพื่อเปิดหรือปิดการไหล แต่การสั่งงานจะมาจากระบบควบคุม เช่น PLC, DCS หรือระบบ SCADA

การทำ Automation มีวัตถุประสงค์หลักเพื่อ

• เพิ่มความแม่นยำในการควบคุมสถานะวาล์ว
• ลดความผิดพลาดจากการปฏิบัติงานด้วยคน
• รองรับการควบคุมจากระยะไกล
• เพิ่มความปลอดภัยในระบบที่มีแรงดันสูงหรือของไหลอันตราย

มาตรฐานการติดตั้งหัวขับ

วาล์วที่ออกแบบตามมาตรฐาน ISO 5211 จะมีหน้าแปลนและตำแหน่งรูยึดที่รองรับการติดตั้ง Actuator ได้โดยตรง ลดความจำเป็นในการดัดแปลงโครงสร้าง และเพิ่มความสะดวกในการบำรุงรักษาในอนาคต

วัสดุของบอลวาล์ว

วัสดุตัวเรือน

• ทองเหลือง เหมาะกับงานน้ำทั่วไป
• Stainless Steel 304 เหมาะกับงานทั่วไปที่ต้องการความทนทานต่อการกัดกร่อน
• Stainless Steel 316 เหมาะกับงานที่มีสารกัดกร่อนหรือคลอไรด์
• เหล็กหล่อ ใช้ในระบบท่อขนาดใหญ่
• PVC / CPVC / PP / GFPP / PVDF / PE เหมาะกับงานสารเคมีและระบบน้ำบางประเภท

วัสดุ Seat

• PTFE ซีลดี แรงเสียดทานต่ำ
• Metal Seat เหมาะกับอุณหภูมิสูง
• Ceramic Seat เหมาะกับงานสึกหรอสูง

วัสดุ Seat เป็นปัจจัยจำกัดอุณหภูมิใช้งานของวาล์ว

วิธีเลือกบอลวาล์วให้เหมาะกับงาน

การเลือกบอลวาล์วไม่ควรพิจารณาเพียงขนาดท่อหรือรูปแบบการเชื่อมต่อเท่านั้น แต่ต้องประเมินเงื่อนไขทางวิศวกรรมของระบบโดยรวม ทั้งแรงดัน อุณหภูมิ ชนิดของของไหล และลักษณะการทำงานจริงพิจารณา Pressure Rating เช่น PN หรือ ASME Class
ต้องเลือกให้สอดคล้องกับแรงดันใช้งานสูงสุด (Maximum Operating Pressure) และตรวจสอบกราฟ Pressure–Temperature Rating ของรุ่นนั้น เนื่องจากแรงดันทนได้จะลดลงเมื่ออุณหภูมิสูงขึ้น ไม่ควรเลือกจากค่า PN หรือ Class เพียงอย่างเดียวโดยไม่ดูเงื่อนไขอุณหภูมิร่วมด้วย

1. ตรวจสอบอุณหภูมิใช้งานจริง
   อุณหภูมิของของไหลมีผลโดยตรงต่อวัสดุ Seat และซีล โดยเฉพาะวาล์วที่ใช้ PTFE ซึ่งมีขีดจำกัดด้านอุณหภูมิ หากเกินช่วงที่กำหนด อาจทำให้ Seat เสียรูปหรือรั่วซึมได้
2. วิเคราะห์ชนิดของของไหลและความเข้ากันได้ของวัสดุ (Material Compatibility)
   ต้องพิจารณาว่าเป็นน้ำ ลม น้ำมัน สารเคมี หรือของไหลที่มีอนุภาคแขวนลอย หากมีสารกัดกร่อน ควรเลือก Stainless steel 316 หรือวัสดุพอลิเมอร์ที่เหมาะสม หากมีตะกอน ควรพิจารณา Full bore เพื่อลดการอุดตันและการสึกของ Seat
3. พิจารณาอุตสาหกรรมการใช้งาน
   งานอาหารและยาอาจต้องการผิวสัมผัสที่สะอาดและวัสดุเฉพาะ งานเคมีต้องเน้นความทนสาร งานไฮดรอลิกต้องรองรับแรงดันสูง การเลือกต้องสอดคล้องกับมาตรฐานและข้อกำหนดของอุตสาหกรรมนั้น
4. ประเมิน Flow Coefficient (Cv) และแรงดันตกคร่อม (Pressure Drop)
   ค่า Cv บ่งบอกความสามารถในการไหลผ่านของวาล์ว ต้องคำนวณให้เหมาะกับอัตราการไหลที่ต้องการ หากเลือกขนาดเล็กเกินไปจะเกิดแรงดันตกคร่อมสูง ความเร็วของของไหลเพิ่มขึ้น และอาจนำไปสู่ Cavitation หรือการสึกหรอเร็วขึ้น

พิจารณาระดับแรงดัน (Pressure Rating)

ตรวจสอบว่า PN หรือ ASME Class ของวาล์วรองรับแรงดันใช้งานและแรงดันออกแบบได้เพียงพอ รวมถึงต้องดูความสัมพันธ์กับอุณหภูมิด้วย

การเลือกผิดอาจนำไปสู่ Cavitation, Seat เสียหาย หรืออายุการใช้งานสั้นลง เปรียบเทียบได้จากตารางนี้

ข้อดีของบอลวาล์ว	ข้อจำกัดของบอลวาล์ว
แรงดันตกคร่อมน้อย	ไม่เหมาะกับการควบคุมปริมาณระยะยาว
ปิดสนิท	Seat อาจจะสึกหรอเมื่อมีอนุภาคแขวนลอย
โครงสร้างเรียบง่าย	จำกัดอุณหภูมิจากวัสดุ Seat
บำรุงรักษาน้อย	เสี่ยงเกิด Water Hammer
ทำงานรวดเร็ว	อาจเกิด Cavitation และ Seat สึกหรอเมื่อเปิดค้างใน ΔP สูง

ตารางเปรียบเทียบบอลวาล์วกับวาล์วชนิดอื่น

หัวข้อเปรียบเทียบ	บอลวาล์ว (Ball Valve)	เกตวาล์ว (Gate Valve)	โกลบวาล์ว (Globe Valve)	บัตเตอร์ฟลายวาล์ว (Butterfly Valve)
หลักการทำงาน	ลูกบอลเจาะรู หมุน 90° (Quarter-turn)	แผ่น Gate เลื่อนขึ้น–ลง	แผ่น Disc เคลื่อนที่ตั้งฉากทางไหล	แผ่น Disc หมุนรอบแกนกลาง
ความเหมาะสมหลัก	เปิด–ปิด (On/Off)	เปิด–ปิด	ควบคุมปริมาณ (Throttling)	เปิด–ปิด และควบคุมบางช่วง
ความรวดเร็วในการทำงาน	เร็วมาก (หมุน 90°)	ช้า (ต้องหมุนหลายรอบ)	ปานกลาง	เร็ว (Quarter-turn)
ความสามารถในการปิดสนิท	ดีมาก (Tight shut-off)	ดีเมื่อซีลสมบูรณ์	ปานกลางถึงดี	ขึ้นกับชนิด Seat
แรงดันตกคร่อมเมื่อเปิดเต็ม	ต่ำ โดยเฉพาะ Full bore	ต่ำ	สูงกว่าแบบอื่น	ปานกลาง
ความเหมาะสมในการควบคุมอัตราการไหล	ไม่เหมาะกับการควบคุมระยะยาว	ไม่เหมาะ	เหมาะที่สุด	เหมาะระดับหนึ่ง
ขนาดและน้ำหนัก	ปานกลาง	ใหญ่และสูง	ปานกลาง	กะทัดรัด น้ำหนักเบา
ความเสี่ยง Water Hammer	มี หากปิดเร็ว	ต่ำกว่า	ต่ำ	มี หากปิดเร็ว

เลือกบอลวาล์วให้ตรงการใช้งานและมาตรฐานวิศวกรรม

บอลวาล์ว (Ball Valve) เป็นวาล์วแบบ Quarter-turn ที่ให้การเปิด–ปิดรวดเร็ว ซีลแน่น และโครงสร้างเข้าใจง่าย จึงถูกใช้แพร่หลายในระบบของเหลวและก๊าซ โดยหลักการคือหมุนลูกบอลเจาะรูเพื่อจัดตำแหน่งเปิดเต็มทาง หรือปิดกั้นทางไหล

อย่างไรก็ตาม การเลือกใช้งานที่ถูกต้องเชิงวิศวกรรม ต้องมองให้ครบทั้ง Pressure rating (PN/Class) ที่สัมพันธ์กับอุณหภูมิ วัสดุของ body และโดยเฉพาะ seat (เช่น PTFE หรือ metal seat) รวมถึงสภาวะไหลที่อาจสร้างปัญหาอย่าง water hammer หรือ cavitation/flashing ในบางกระบวนการ

ถ้าตั้งโจทย์ให้ชัดว่าต้องการ on/off ที่แน่นและเร็ว เลือกชนิดทางไหล (2-way/3-way L-port, T-port), เลือก full bore หรือ reduced bore ตาม ΔP และดูมาตรฐานการติดตั้งหัวขับ (เช่น ISO 5211) สำหรับงานอัตโนมัติ คุณจะได้บอลวาล์วที่ทำงานได้ตรงหน้าที่ อายุการใช้งานเหมาะสม และลดความเสี่ยงหน้างานได้จริง
