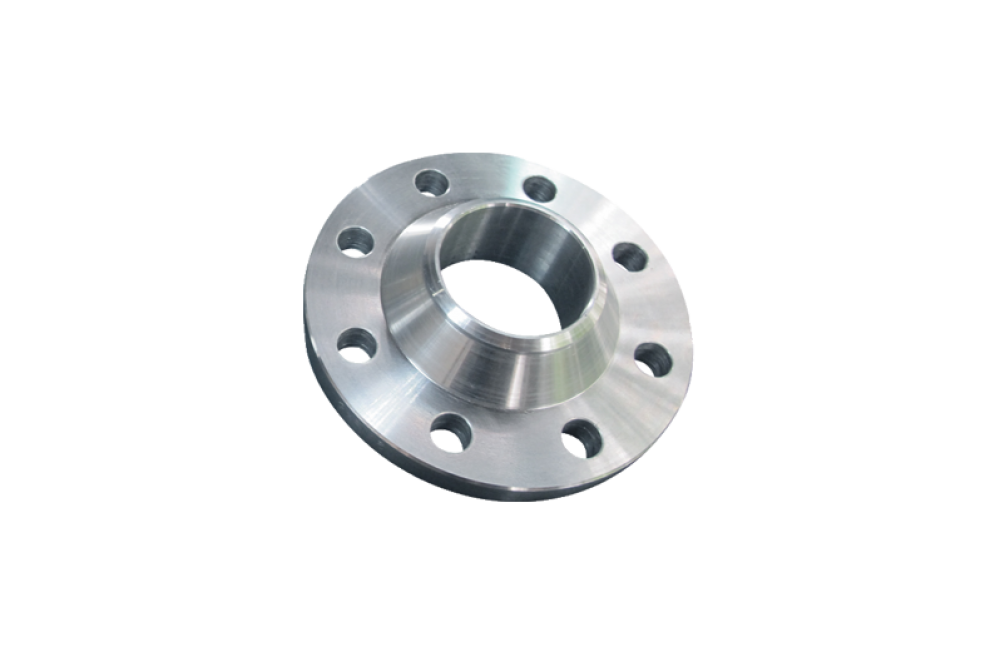

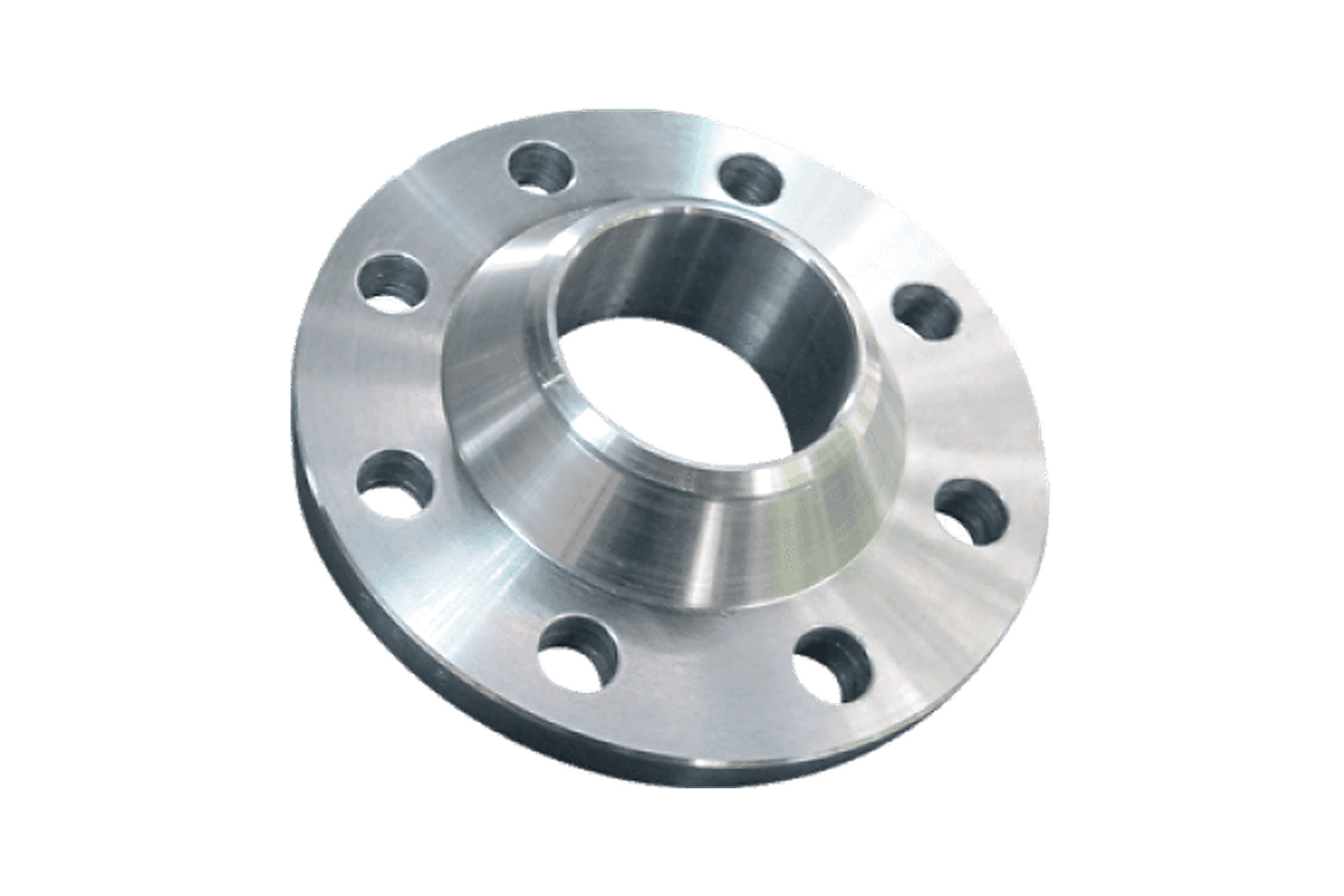

หน้าแปลนชนิดนี้นิยมใช้กับท่อขนาดใหญ่ การประกอบหรือการติดตั้งใช้วิธี Butt Weld ทำให้สามารถตรวจสอบความสมบูรณ์ของแนวเชื่อมด้วยวิธีเรดิโอกราฟิกได้
หน้าแปลนคอสูงนี้มีทั้งแบบผิวหน้ายกและผิวหน้าแบน หน้าแปลนคอสูงของเอส.เค. ฟิตติ้งวาล์วมีให้เลือกหลายมาตรฐาน ขนาด และวัสดุ เพื่อตอบสนองทุกวัตถุประสงค์การใช้งาน
การจัดอันดับของหน้าแปลนคอเชื่อม
แบบอเมริกา: CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900 และ CLASS 1500
แบบยุโรป: PN 6, PN 10, PN 16, PN 25, PN 40, PN 63 และ PN 100
ประเภทของพื้นผิวหน้าแปลน
หน้าเรียบ (FF), หน้ายก (RF), ลิ้น (T), ร่อง (G), เมีย (F), ผู้ (M), หน้าข้อต่อแหวน (RJ)
วัสดุของหน้าแปลนคอเชื่อม
เหล็กคาร์บอน: A105
เหล็กสแตนเลส: A182 304-304H-304L-316-316L
มาตรฐานของหน้าแปลนคอเชื่อม
GB/T9112-2000,GB/T9115.1-2000, GB/T9115.2-2000, GB/T9115.3-2000, GB/T9115.4-2000, GB/T9124-2000, GB/T13402-1992
SH/T3406-1996
GD2000 GD87-1101
JB/T74-1994, JB/T75-1994, JB/T82.1-1994, JB/T82.2-1994, JB/T82.3-1994, JB/T82.4-1994
HG/T20592-2009, HG/T20614-2009, HG/T20615-2009, HG/T20623-2009, HG/T20635-2009
ASME B16.5-2009, ASME B16.47-2006
API605-1988
MSS SP 44-2006
CSA Z245.12-05-2005
EN1092-1-2007, EN1759-1-2004
DIN2630, DIN2631, DIN2632, DIN2633, DIN2634, DIN2635, DIN2636, DIN2637, DIN2638
BS1560-3.1-1989, BS4504-3.1-1989
AFNOR NF E29-200-1-2007
ISO7005-1-1992
AS2129-2000
JIS B2220-2004
