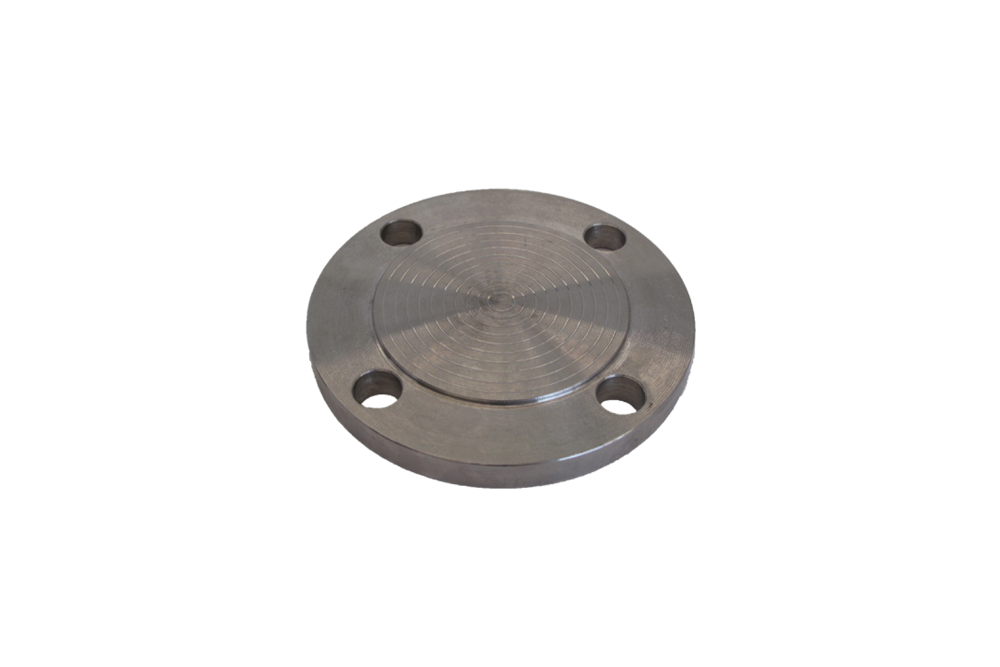

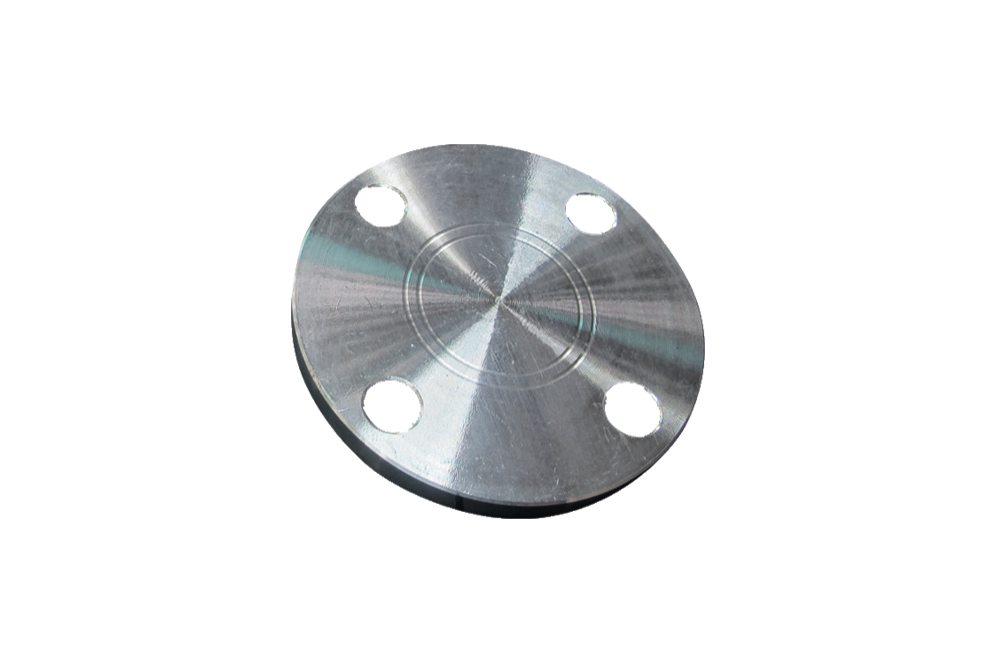

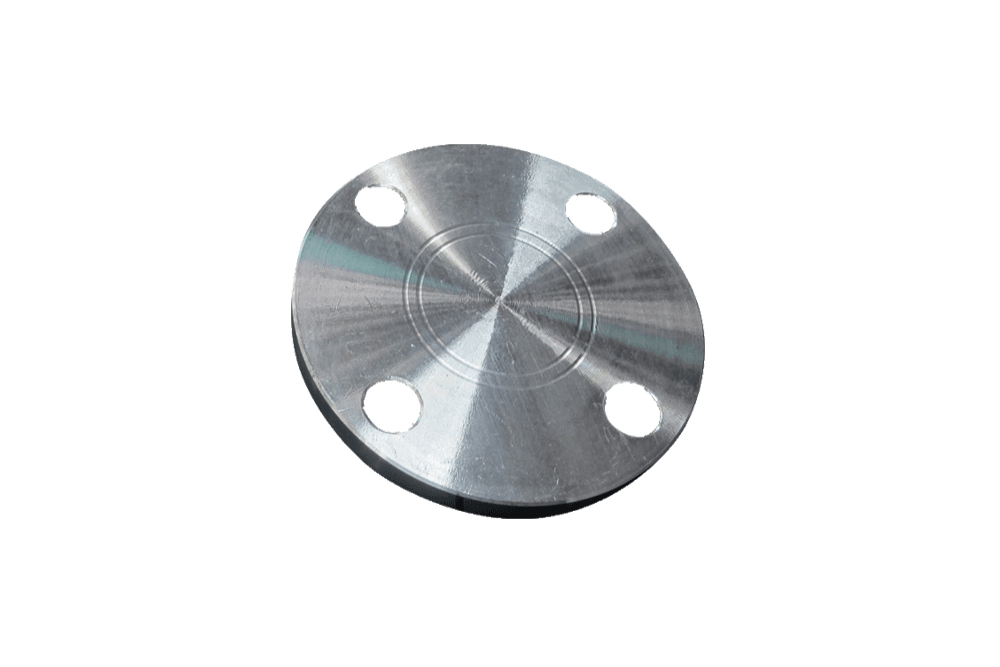

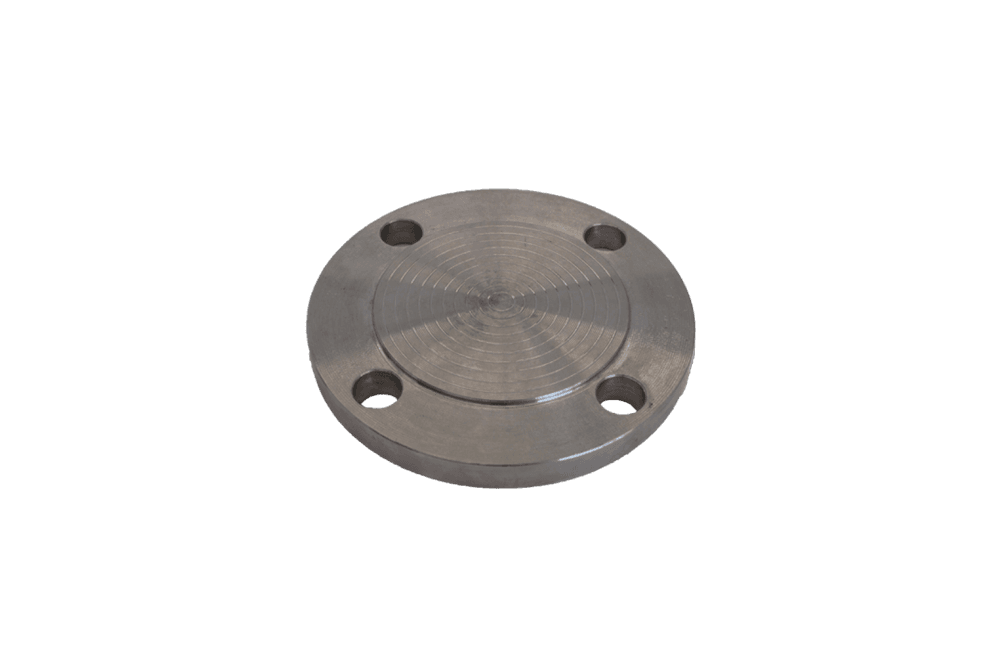

หน้าแปลนบอด

หน้าแปลนบอด เป็นส่วนสำคัญในระบบท่อขนส่ง ส่วนใหญ่จะใช้ปิดกั้นหรือทำจุดหยุด การซ่อมบำรุงระบบท่อขนส่งจำเป็นต้องมีหน้าแปลนเหล็กชนิดนี้เอส.เค. ฟิตติ้ง วาล์ว (S.K. Fitting Valve) จัดจำหน่ายหน้าแปลนบอดที่มีคุณสมบัติและเกรดวัสดุที่หลากหลายให้เลือกสรร เรายินดีบริการให้คำแนะนำในการเลือกหน้าแปลนที่เหมาะสมกับการใช้งานของคุณ

มาตรฐาน / Standard

แรงดัน / Pressure

วัสดุ / Material

Size

ล้างค่า

หมวดหมู่: หน้าแปลน Flange

คำอธิบาย
ข้อมูลเพิ่มเติม

ขนาด
3/8″~ 80″
DN10~DN2000

แรงดันของหน้าแปลนบอด
แบบอเมริกา: ANSI CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500 และ CLASS 2500
แบบยุโรป: PN 2.5, PN 6, PN 10, PN 16, PN 25, PN 40, PN 63 และ PN 100

ประเภทของพื้นผิวหน้าแปลน
หน้าเรียบ (FF), หน้ายก (RF), ลิ้น (T), ร่อง (G), เมีย (F), ผู้ (M), หน้าข้อต่อแหวน (RJ)

วัสดุของหน้าแปลนบอด
เหล็กคาร์บอน: A105
เหล็กสแตนเลส: A182 304-304L-316-316L

มาตรฐานของหน้าแปลนบอด
GB/T9112-2000, GB/T9123.1-2000, GB/T9123.2-2000, GB/T9123.3-2000, GB/T9123.4-2000, GB/T9124-2000
SH/T3406-1996
GD2000 GD87-1101
JB/T74-1994, JB/T75-1994, JB/T86.1-1994, JB/T86.2-1994
HG/T20592-2009, HG/T20614-2009
HG/T20615-2009, HG/T20623-2009, HG/T20635-2009
ASME B16.5-2009, ASME B16.47-2006
MSS SP 44-2006
CSA Z245.12-05-2005
EN1092-1-2007 EN1759-1-2004
DIN2527
BS1560-3.1-1989, BS4504-3.1-1989
AFNOR NF E29-200-1-2007
ISO7005-1-1992
AS2129-2000
JIS B2220-2004

มาตรฐาน / Standard	JIS, ANSI, DIN/EN
แรงดัน / Pressure	5K, 10K, 16K, 20K, 30K, 40K, 63K, 150P, 300P, 600P, 900P, 1500P, 2500P, PN6, PN10, PN16, PN25, PN40, PN63, PN64, PN100
วัสดุ / Material	Carbon Steel (SS400/A105), Carbon Steel Hot-Dip Galvanized (HDG), Stainless Steel 304, Stainless Steel 316, Stainless Steel 316L
Size	3/8", 1/2", 3/4", 1", 1-1/4", 1-1/2", 2", 2-1/2", 3", 4", 5", 6", 8", 10", 12", 14", 16", 18", 20", 22", 24", 26", 28", 30", 32", 36", 40", 42", 48"
