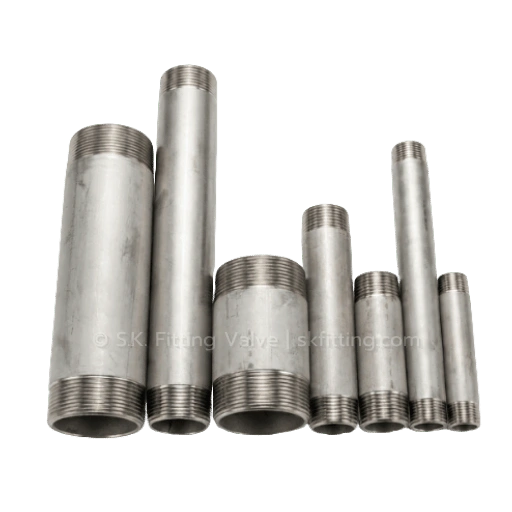

ท่อนสั้นเกลียวนอก (Pipe Nipple) คือท่อชิ้นสั้นที่ทำเกลียวนอกไว้ที่ปลายข้างเดียวหรือทั้งสองข้าง ใช้ต่อเข้ากับอุปกรณ์เกลียวใน เช่น วาล์ว ข้องอ หรือสามทาง และช่วยเพิ่มระยะระหว่างอุปกรณ์
ก่อนเลือกซื้อ ควรรู้ว่าปลายแต่ละด้านจะต่อกับอะไร ต้องใช้ความยาวเท่าไร และอุปกรณ์นั้นใช้เกลียวชนิดใด เพราะขนาดเรียกเท่ากันไม่ได้หมายความว่าจะต่อกันได้เสมอไป
ตัวอย่างการใช้ท่อนสั้นเกลียวนอก
หากวาล์วและข้อต่อสามทางมีเกลียวในทั้งคู่ จะขันเข้าหากันโดยตรงไม่ได้ จึงใช้ท่อนสั้นเกลียวสองข้างต่อคั่นระหว่างอุปกรณ์ทั้งสอง อีกตัวอย่างคือการต่อออกจากสามทางไปยังอุปกรณ์ที่อยู่ห่างออกไป โดยเลือกความยาวท่อนสั้นให้ได้ระยะติดตั้งที่ต้องการ
| ลักษณะการใช้งาน | การทำงานของท่อนสั้น |
|---|---|
| ต่อวาล์วเข้ากับข้อต่อเกลียวใน | ใช้ท่อนสั้นเกลียวสองข้างเชื่อมอุปกรณ์เข้าด้วยกัน |
| ต่อออกจากข้อต่อสามทาง | เพิ่มระยะจากจุดแยกไปยังอุปกรณ์อีกจุด |
| เปลี่ยนชิ้นส่วนเดิมในงานซ่อมบำรุง | ใช้ท่อนสั้นที่มีรายละเอียดตรงกับชิ้นงานเดิมมาทดแทน |
| ประกอบตามแบบเฉพาะ | กำหนดรูปแบบปลายท่อและระยะให้ตรงกับแบบงาน |
เลือกท่อนสั้นเกลียวข้างเดียวหรือสองข้างให้ตรงกับงาน
ให้ดูวิธีเชื่อมต่อที่ปลายทั้งสองด้านเป็นหลัก หากต้องต่อเข้ากับอุปกรณ์เกลียวในทั้งสองด้าน ให้เลือกท่อนสั้นเกลียวสองข้าง แต่หากมีจุดต่อเกลียวเพียงด้านเดียว ให้เลือกแบบเกลียวข้างเดียวและกำหนดรายละเอียดปลายอีกด้านให้ชัดเจน เช่น เกลียว 1ด้าน x ชนเชื่อม 1 ด้าน
| ลักษณะงานที่ต้องการ | รูปแบบที่ควรเลือก |
|---|---|
| เชื่อมระหว่างอุปกรณ์ที่มีเกลียวในทั้งคู่ | ท่อนสั้นเกลียวนอกสองข้าง |
| ด้านหนึ่งต่อเกลียว อีกด้านเตรียมไว้เชื่อมตามแบบ | ท่อนสั้นเกลียวข้างเดียว พร้อมระบุการลักษณะของปลายอีกด้าน |
| ซื้อทดแทนชิ้นงานเดิม | ตรวจสอบปลายทั้งสองด้าน แล้วระบุรูปแบบและความยาวของเกลียวให้ตรงกับของเดิม |
ในรายการสินค้าหรือแบบงาน อาจพบคำย่อสำหรับรูปแบบปลายท่อ ได้แก่
- TOE — Threaded One End: ทำเกลียวข้างเดียว
- TBE — Threaded Both Ends: ทำเกลียวทั้งสองข้าง
เอส.เค. ฟิตติ้งวาล์วผลิตท่อนสั้นทั้งแบบเกลียวข้างเดียวและเกลียวสองข้าง พร้อมรองรับการทำเกลียว NPT, BSPT และ BSPP ตามสเปกที่ลูกค้าระบุ
ท่อนสั้นเกลียวต่างจาก Coupling และ Hex Nipple อย่างไร
แตกต่างกันที่รูปแบบเกลียวและรูปทรงของตัวข้อต่อ
| ประเภทข้อต่อ | ลักษณะสำคัญ |
|---|---|
| Pipe Nipple แบบเกลียวสองข้าง | ชิ้นส่วนท่อที่มีเกลียวนอกทั้งสองด้าน |
| Threaded Coupling | ข้อต่อเกลียวในทั้งสองด้าน |

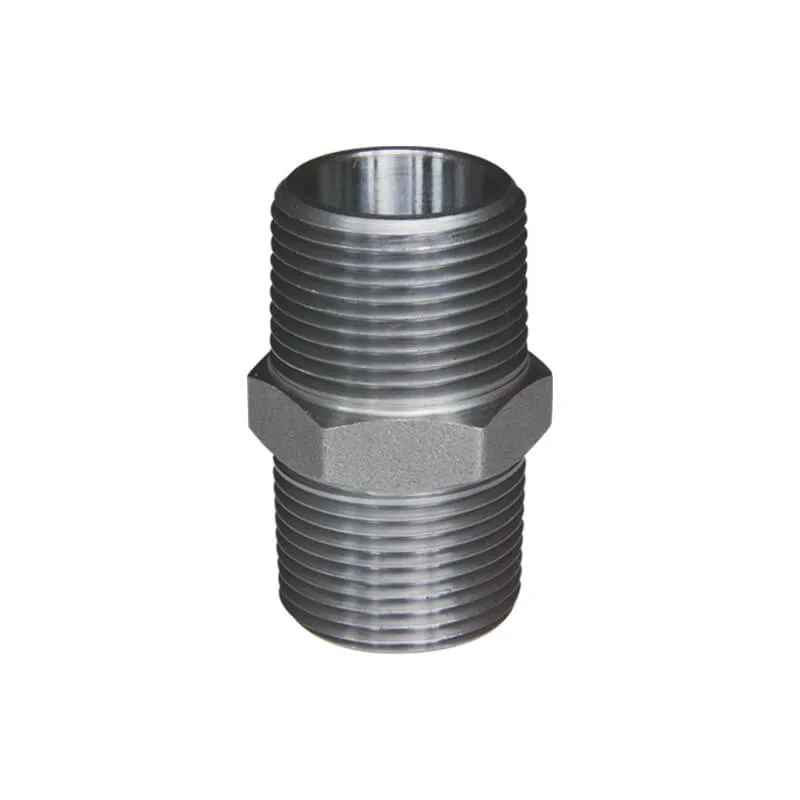

| Hex Nipple | ข้อต่อเกลียวนอกที่มีส่วนกลางหกเหลี่ยม |
หากในรายการซื้อเขียนเพียงว่า “นิปเปิล” ควรระบุเพิ่มว่าเป็น Pipe Nipple หรือ Hex Nipple หรือแนบภาพตัวอย่าง เพื่อให้ผู้ขายเสนอสินค้าได้ถูกแบบ
เกลียว NPT, BSPT และ BSPP ต่างกันอย่างไร
NPT และ BSPT เป็นเกลียวเรียว (เตเปอร์) ส่วน BSPP เป็นเกลียวตรง นอกจากชนิดเกลียวแล้ว ต้องดูวิธีซีลของจุดต่อด้วย
| ประเภทเกลียว | ลักษณะเกลียว | ข้อควรตรวจสอบ |
|---|---|---|
| NPT | เกลียวเรียว | ตรวจว่าอุปกรณ์ที่จะต่อระบุเกลียว NPT หรือไม่ |
| BSPT | เกลียวเรียว | ตรวจรายละเอียดเกลียวของอุปกรณ์ที่จะนำมาต่อตามแบบหรือคู่มือ |
| BSPP | เกลียวตรง | ตรวจรูปแบบหน้าซีลและอุปกรณ์ซีลที่จุดต่อ |
สำหรับ BSPP ต้องตรวจสอบวิธีซีลตามการออกแบบของอุปกรณ์ เช่น ปะเก็นหรือโอริง ไม่ควรใช้เทปพันเกลียวแทนวิธีซีลที่อุปกรณ์กำหนด ส่วนเกลียวเรียวต้องเลือกวัสดุซีลและวิธีประกอบตามข้อกำหนดของอุปกรณ์ที่ใช้งาน
ข้อมูลที่ควรเตรียมก่อนสั่งซื้อ Pipe Nipple
เมื่อติดต่อขอราคา ควรเตรียมข้อมูลต่อไปนี้ให้ครบ หากมีแบบชิ้นงาน สามารถแนบให้ผู้ขายตรวจสอบประกอบได้
- วัสดุและเกรด ตามข้อกำหนดของงาน
- ขนาดท่อ พร้อมหน่วยหรือขนาดเรียกที่ใช้
- ความหนา ระบุ SCH หรือความหนาตามแบบ
- ความยาวรวมจากปลายถึงปลาย พร้อมหน่วย
- รูปแบบปลายท่อ เกลียวข้างเดียวหรือสองข้าง พร้อมรายละเอียดปลายที่ไม่ทำเกลียว
- มาตรฐานเกลียวของแต่ละด้าน NPT, BSPT หรือ BSPP
- จำนวนที่ต้องการ
- แบบหรือภาพตัวอย่าง หากเป็นชิ้นงานเฉพาะ
ตัวอย่างข้อความสำหรับขอใบเสนอราคา:
ขอราคาท่อนสั้นเกลียว วัสดุ [ระบุเกรด] ขนาด [ระบุขนาดท่อ] ความหนา [ระบุ SCH] ความยาวรวม [ระบุความยาวและหน่วย] แบบ [เกลียวข้างเดียว/สองข้าง] เกลียว [ระบุมาตรฐานของแต่ละด้าน] จำนวน [ระบุจำนวน] พร้อมแนบแบบหรือภาพตัวอย่าง
สำหรับงานเปลี่ยนของเดิม ควรส่งภาพปลายทั้งสองด้านพร้อมขนาดที่วัดได้ เพราะภาพถ่ายอย่างเดียวอาจระบุชนิดเกลียวไม่ได้
ดูข้อมูลสินค้าเพิ่มเติมได้ที่ ท่อนสั้นเกลียว และ กลุ่มข้อต่อแบบเกลียว
คำถามที่พบบ่อยเกี่ยวกับ Pipe Nipple
เป็นชิ้นส่วนที่อาจใช้เชื่อมอุปกรณ์เกลียวในได้คล้ายกัน แต่รูปทรงและระยะติดตั้งต่างกัน โดย Hex Nipple มีส่วนกลางหกเหลี่ยมสำหรับใช้ประแจจับ จึงควรระบุชื่อสินค้าและแนบภาพหากไม่แน่ใจ
ไม่ควรใช้แทนกันเพียงเพราะขนาดเรียกเท่ากัน ต้องตรวจสอบมาตรฐานเกลียวคู่ประกอบและรูปแบบการซีลให้ตรงกับอุปกรณ์
เอส.เค. ฟิตติ้งวาล์วรับผลิตความยาวตามความต้องการของลูกค้า โดยควรแจ้งความยาวรวม รูปแบบปลายท่อ และรายละเอียดเกลียว หรือส่งแบบเพื่อให้ตรวจสอบก่อนเสนอราคา
เริ่มจากแบบ รายการวัสดุ คู่มือ หรือข้อมูลรุ่นของอุปกรณ์ที่จะนำมาต่อ หากไม่มีเอกสาร ให้ส่งภาพและขนาดที่วัดได้เพื่อสอบถามเบื้องต้น แต่อาจต้องตรวจวัดเกลียวจากชิ้นงานจริงก่อนยืนยัน
ราคาขึ้นอยู่กับวัสดุ ขนาด ความหนา ความยาว รายละเอียดการทำเกลียว และจำนวนที่สั่งซื้อ จึงควรขอราคาตามสเปกที่ต้องการ
