สตับเอ็น ชุดคู่กับชุดข้าง ต่างกันอย่างไร เลือกให้ตรงงาน

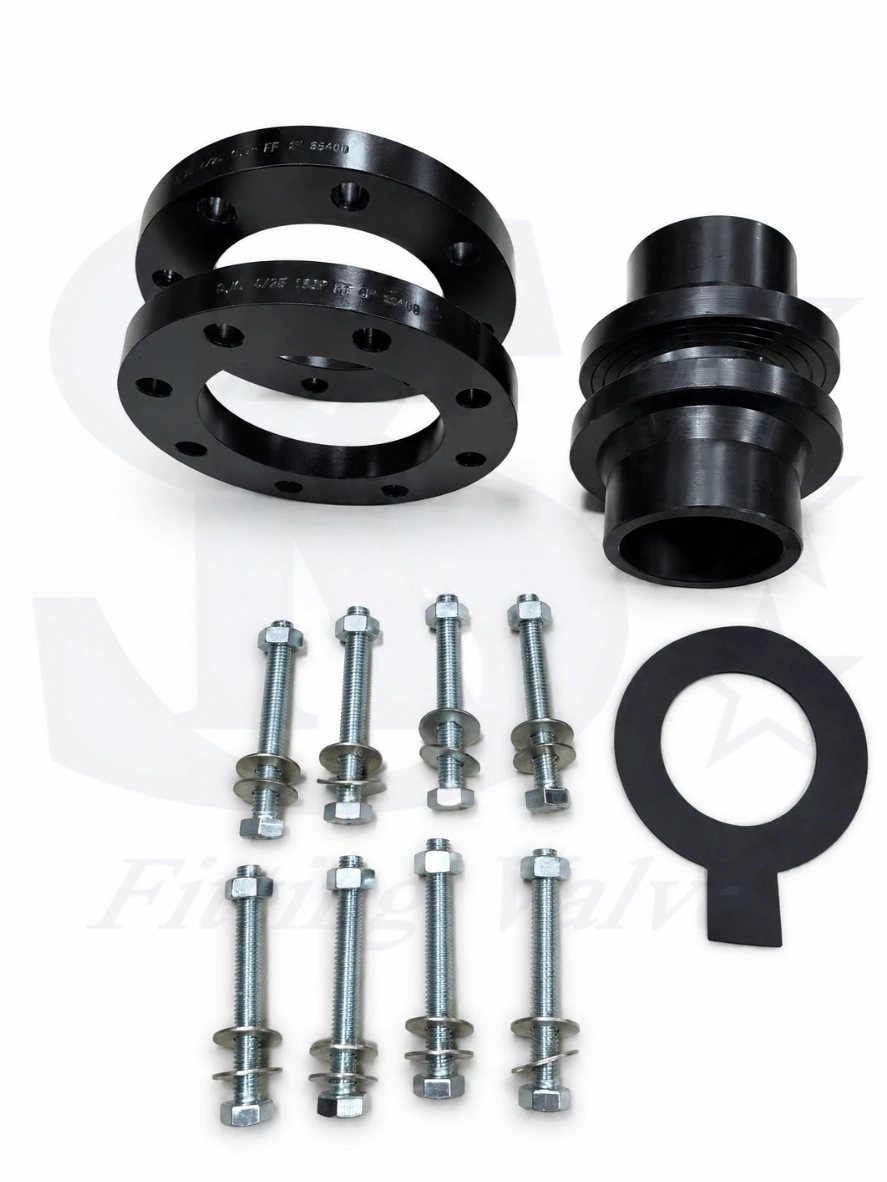

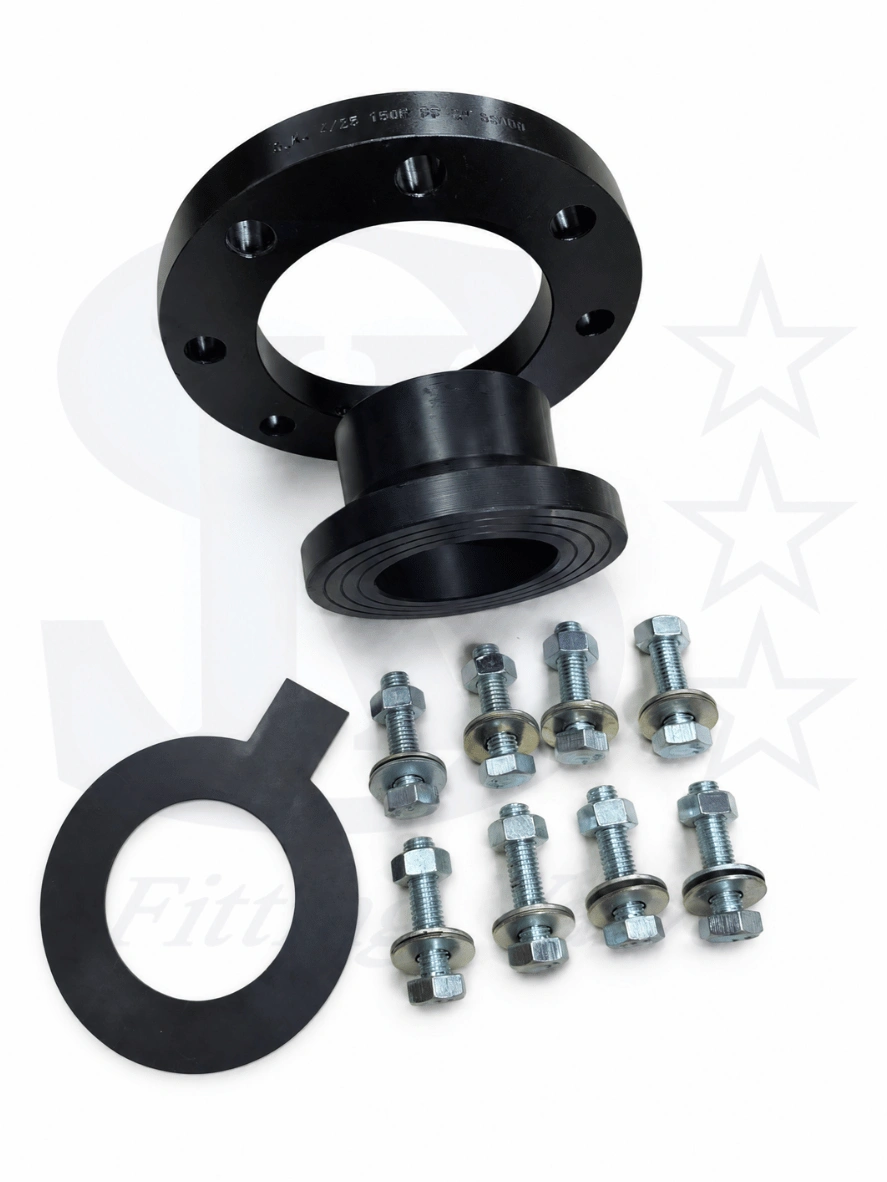

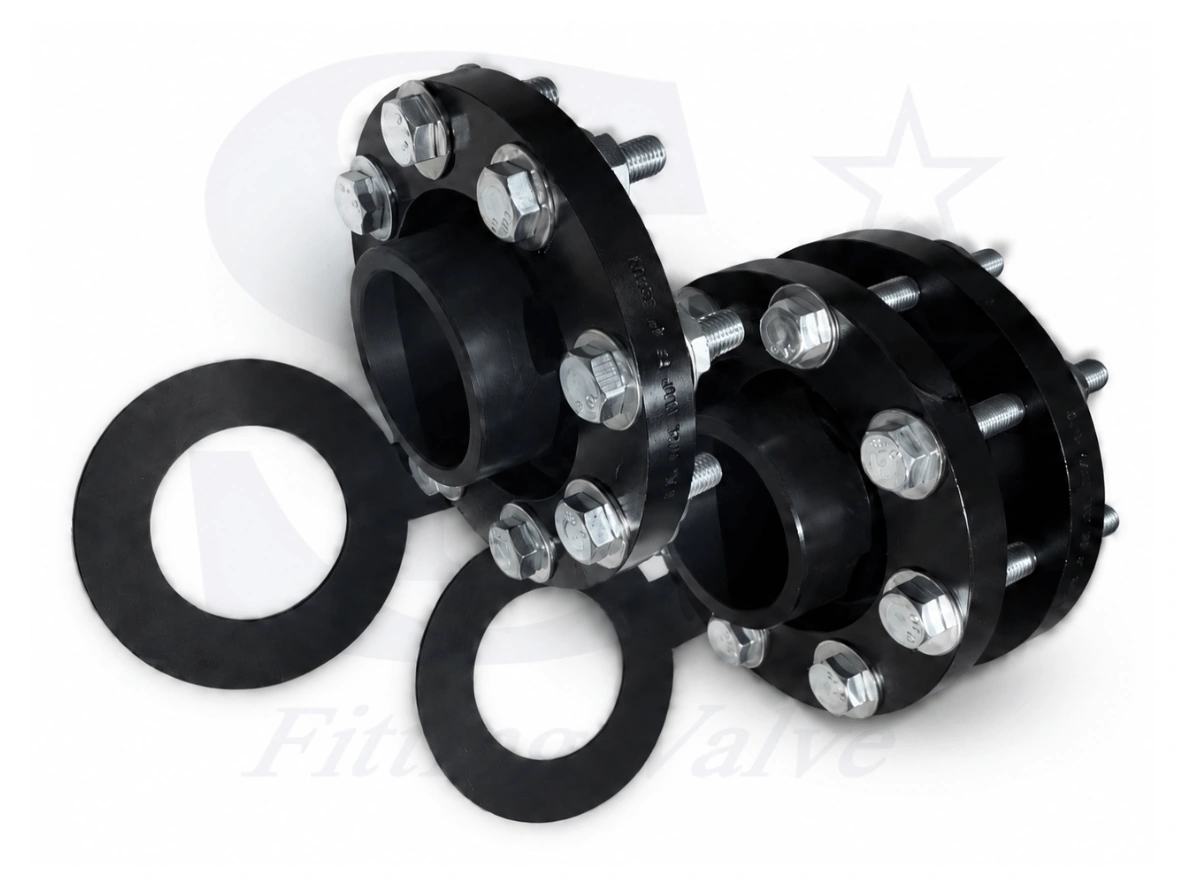

สตับเอ็นชุดคู่และชุดข้างต่างกันที่จำนวนชิ้นส่วนและลักษณะจุดต่อ: ชุดคู่มีสตับเอ็น 2 ตัวและหน้าแปลนสวมสตับเอ็น หรือแหวนเหล็ก 2 ตัว สำหรับต่อท่อที่ใช้สตับเอ็นทั้งสองฝั่ง ส่วนชุดข้างมีสตับเอ็นและแหวนเหล็กอย่างละ 1 ตัว สำหรับต่อท่อเข้ากับหน้าแปลนของวาล์วหรืออุปกรณ์ที่มีอยู่ โดยชุดที่จัดรวมชิ้นส่วนครบจะมีปะเก็นและสลักเกลียวพร้อมนอตรวมอยู่ด้วย

หน้าแปลนสวมสตับเอ็นคืออะไร?

ในระบบท่อ HDPE หน้าแปลนสวมสตับเอ็น หรือที่เรียกว่า แหวนเหล็ก (Backing Ring) ใช้งานร่วมกับตัวสตับเอ็น (Stub End) ซึ่งเป็นข้อต่อที่เชื่อมเข้ากับปลายท่อ โดยใช้หน้าแปลนสวมสตับเอ็นรองรับด้านหลังบ่าของสตับเอ็น และใช้ปะเก็นและสลักเกลียวประกบเข้ากับหน้าแปลนอีกฝั่ง

ผู้ใช้งานสามารถเลือกวัสดุและมาตรฐานของหน้าแปลนสวมสตับเอ็นให้สอดคล้องกับอุปกรณ์ในระบบได้ เช่น แหวนเหล็ก JIS 10K สำหรับสตับเอ็น HDPE ขนาด 110 มม. แบบเหล็กทำสีดำ

เอส.เค. ฟิตติ้งวาล์วจำหน่ายแหวนเหล็ก (Backing Ring) ทั้งแบบเหล็กทำสีดำ เหล็กชุบกัลวาไนซ์แบบจุ่มร้อน (HDG) และสแตนเลส SUS304 หรือ SUS316

ชุดสตับเอ็นใช้ทำอะไร

ชุดสตับเอ็นใช้เชื่อมต่อท่อ HDPE กับท่ออีกเส้นหรืออุปกรณ์ที่มีหน้าแปลน ทำให้บริเวณที่เชื่อมต่อสามารถถอดประกอบได้ เหมาะกับจุดที่ต้องซ่อมบำรุงหรือเปลี่ยนอุปกรณ์ในระบบท่อ ส่วนประกอบสำคัญของชุดสตับเอ็นมีดังนี้

• ตัวสตับเอ็น: ข้อต่อสำหรับเชื่อมกับท่อ
• แหวนเหล็ก: ชิ้นส่วนที่สวมด้านหลังบ่าสตับเอ็นและมีรูสำหรับสลักเกลียว
• ปะเก็น: ชิ้นส่วนซีลระหว่างหน้าสัมผัส โดยชุดที่เอส.เค. ฟิตติ้งวาล์วจัดจำหน่ายทั่วไปใช้ปะเก็นยาง NR แต่สามารถระบุเป็นยาง EPDM หรือ NBR ตามข้อกำหนดของงานได้
• สลักเกลียวและนอต: ชิ้นส่วนยึดจุดเชื่อมต่อ มีตัวเลือกแบบชุบขาว ชุบกัลวาไนซ์แบบจุ่มร้อน (HDG) และสแตนเลส SUS304

บริษัทจำหน่ายทั้งชุดคู่ ชุดข้าง และชิ้นส่วนแยก ได้แก่ สตับเอ็น แหวนเหล็ก ปะเก็น และสลักเกลียวพร้อมนอต โดยสามารถระบุวัสดุตามข้อกำหนดของงานได้

สตับเอ็นชุดคู่กับชุดข้างต่างกันอย่างไร?

รายการ	สตับเอ็นชุดคู่	สตับเอ็นชุดข้าง
ตัวสตับเอ็น	2 ตัว	1 ตัว
แหวนเหล็ก	2 ตัว	1 ตัว
ปะเก็นในชุดทั่วไป	1 อันต่อรอยต่อ	1 อันต่อรอยต่อ
สลักเกลียวและนอต	ตามขนาดและมาตรฐานของชุด	ตามขนาดและมาตรฐานของชุด
ลักษณะการต่อ	มีสตับเอ็นทั้งสองฝั่งของจุดเชื่อมต่อ	มีสตับเอ็นฝั่งท่อ ต่อเข้ากับหน้าแปลนอุปกรณ์
ตัวอย่างงาน	ท่อ HDPE ต่อกับท่อ HDPE	ท่อ HDPE ต่อกับวาล์ว ปั๊ม หรือมิเตอร์น้ำ

เมื่อทราบว่าจุดต่อแต่ละตำแหน่งต้องใช้ชุดคู่หรือชุดข้างแล้ว ขั้นต่อไปคือการนับจำนวนชุดที่ต้องใช้ โดยนับจากจุดเชื่อมต่อ ไม่ใช่จำนวนวาล์วหรืออุปกรณ์

ต้องใช้กี่ชุด? นับจากจุดเชื่อมต่อ ไม่ใช่จำนวนอุปกรณ์

ชุดสตับเอ็นควรนับตามจำนวนจุดเชื่อมต่อหน้าแปลนที่ต้องประกอบ เพราะอุปกรณ์หนึ่งชิ้นอาจมีจุดต่อมากกว่าหนึ่งด้าน การมีวาล์วหนึ่งตัวจึงไม่ได้หมายความว่าต้องใช้ชุดข้างเพียงชุดเดียวเสมอไป

ตัวอย่างต่อไปนี้สมมติว่ายังไม่มีสตับเอ็นและแหวนเหล็กติดตั้งอยู่ที่ปลายท่อ

ลักษณะการต่อ	ชุดสตับเอ็นที่ต้องใช้
ท่อ HDPE ต่อกับท่อ HDPE ที่หนึ่งจุดเชื่อมต่อ	ชุดคู่ 1 ชุด
ปลายท่อ HDPE ต่อเข้ากับหน้าแปลนอุปกรณ์หนึ่งด้าน	ชุดข้าง 1 ชุด
วาล์วหน้าแปลนหนึ่งตัว มีท่อ HDPE ต่อเข้าทั้งสองด้าน	ชุดข้าง 2 ชุด

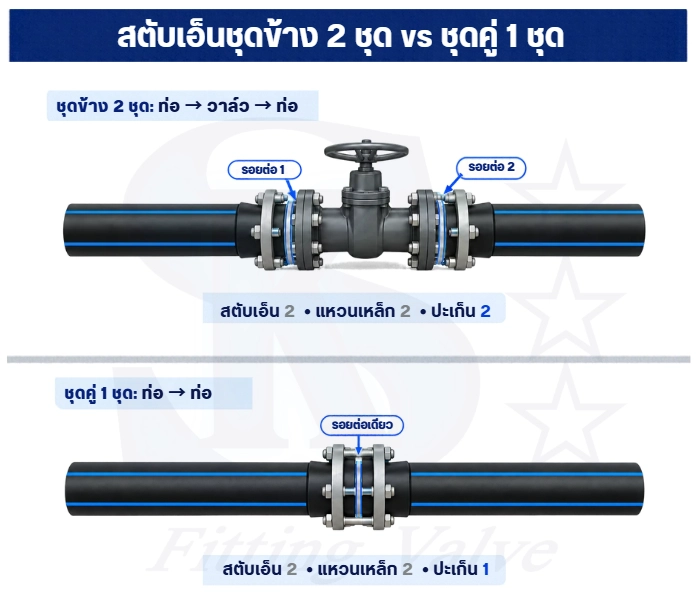

ชุดข้าง 2 ชุดมีวาล์วคั่นกลางและสองจุดเชื่อมต่อ ส่วนชุดคู่ 1 ชุดต่อท่อเข้าหากันที่จุดเดียว

ทั้งสองแบบใช้สตับเอ็นและแหวนเหล็กรวมอย่างละ 2 ตัวเท่ากัน แต่ชุดข้าง 2 ชุดมีสองจุดเชื่อมต่อ จึงใช้ปะเก็น 2 อัน ส่วนชุดคู่ 1 ชุดมีจุดเชื่อมต่อเดียว ใช้ปะเก็น 1 อัน

ดังนั้น หากแจ้งเพียงว่า “ใช้สตับเอ็น 2 ตัว” อาจยังไม่ชัดเจนว่าต้องการชุดคู่หนึ่งชุดหรือชุดข้างสองชุด ควรบอกลักษณะการต่อให้ชัดเจนด้วย

ควรซื้อครบชุดหรือแยกชิ้น?

หากเป็นงานติดตั้งใหม่และยังไม่มีชิ้นส่วนที่จุดต่อ สามารถขอราคาแบบครบชุดได้ ส่วนงานที่มีชิ้นส่วนอยู่แล้ว ควรตรวจว่าขาดอะไรและซื้อเฉพาะรายการที่ต้องการ

สถานการณ์	แนวทางสั่งซื้อ
ติดตั้งจุดเชื่อมต่อใหม่ ยังไม่มีชิ้นส่วน	ขอราคาชุดคู่หรือชุดข้าง พร้อมระบุรายการที่ต้องการให้รวมในชุด
ปลายท่อมีสตับเอ็นและแหวนเหล็กอยู่แล้ว	ตรวจว่าต้องการเฉพาะปะเก็นและสลักเกลียว หรือมีรายการอื่นเพิ่มเติม
ต้องการเปลี่ยนเฉพาะแหวนเหล็ก	ขอราคาแหวนเหล็กแยกชิ้น โดยส่งข้อมูลสตับเอ็นและหน้าแปลนคู่ประกบ
มีชิ้นส่วนบางรายการพร้อมใช้งานอยู่แล้ว	แจ้งรายการที่มีและรายการที่ขาด เพื่อจัดชุดให้ตรงกับงาน

คำว่า “ครบชุด” ควรมีรายการชิ้นส่วนกำกับในใบเสนอราคา ได้แก่ ตัวสตับเอ็น แหวนเหล็ก ปะเก็น และสลักเกลียวพร้อมนอต เพื่อให้ตรวจได้ว่าได้รับสินค้าครบตามที่ต้องการ

แจ้งข้อมูลอย่างไรให้ได้ชุดตรงกับงาน?

เริ่มจากบอกว่าต่ออะไรเข้ากับอะไร แล้วระบุจำนวนจุดเชื่อมต่อและข้อมูลของชิ้นส่วนที่จะนำมาประกบ จะช่วยให้ฝ่ายขายเข้าใจว่าต้องจัดเป็นชุดคู่ ชุดข้าง หรือรายการแยกชิ้น

ข้อมูลหลักที่ควรส่ง ได้แก่

• ลักษณะจุดต่อ: ท่อ HDPE ต่อกับท่อ HDPE หรือต่อกับวาล์ว ปั๊ม หรือมิเตอร์น้ำ
• ขนาดท่อและอุปกรณ์: แจ้งขนาดท่อ HDPE เป็นมิลลิเมตร พร้อมข้อมูลหน้าแปลนของฝั่งที่จะต่อ
• จำนวนจุดเชื่อมต่อ: หากต่ออุปกรณ์ทั้งสองด้าน ให้ระบุด้วยว่าต้องการชุดสำหรับทั้งสองด้าน
• ขอบเขตสินค้า: ต้องการครบชุด หรือเฉพาะสตับเอ็น แหวนเหล็ก ปะเก็น หรือสลักเกลียว
• ข้อกำหนดเฉพาะ: วัสดุแหวนเหล็ก ชนิดปะเก็น และสลักเกลียวตามที่งานกำหนด

หากไม่ทราบข้อมูลหน้าแปลนของอุปกรณ์ สามารถส่งแบบ ข้อมูลรุ่น หรือภาพเครื่องหมายบนอุปกรณ์เพื่อประกอบการตรวจสอบได้ โดยบางกรณีอาจต้องวัดมิติเพิ่มเติมก่อนยืนยันรายการสินค้า

ตัวอย่างข้อความขอราคา

ขอราคาชุดสตับเอ็นสำหรับต่อท่อ HDPE ขนาด [ระบุ] มม. เข้ากับวาล์วหน้าแปลนทั้งสองด้าน จำนวนวาล์ว [ระบุ] ตัว ต้องการชุดข้างรวม [ระบุ] ชุด รวมสตับเอ็น แหวนเหล็ก ปะเก็น และสลักเกลียวพร้อมนอต พร้อมแนบข้อมูลหน้าแปลนวาล์วเพื่อให้ตรวจสอบรายการ

ข้อความลักษณะนี้ช่วยให้เห็นทั้งรูปแบบการต่อและขอบเขตสินค้า โดยไม่ต้องเริ่มจากการแจกแจงศัพท์เทคนิคทั้งหมดด้วยตนเอง
