หน้าแปลน 5K, 10K และ 20K ต่างกันอย่างไร
หน้าแปลนที่มีขนาดท่อเท่ากันไม่ได้หมายความว่าจะใช้งานแทนกันได้เสมอ เพราะแต่ละรุ่นอาจมีระดับแรงดัน ความหนา จำนวนรู Bolt ระยะ PCD และมาตรฐานที่แตกต่างกัน หากเลือกไม่ตรงกับระบบเดิมอาจติดตั้งไม่ได้หรือเกิดปัญหารั่วซึมในภายหลัง

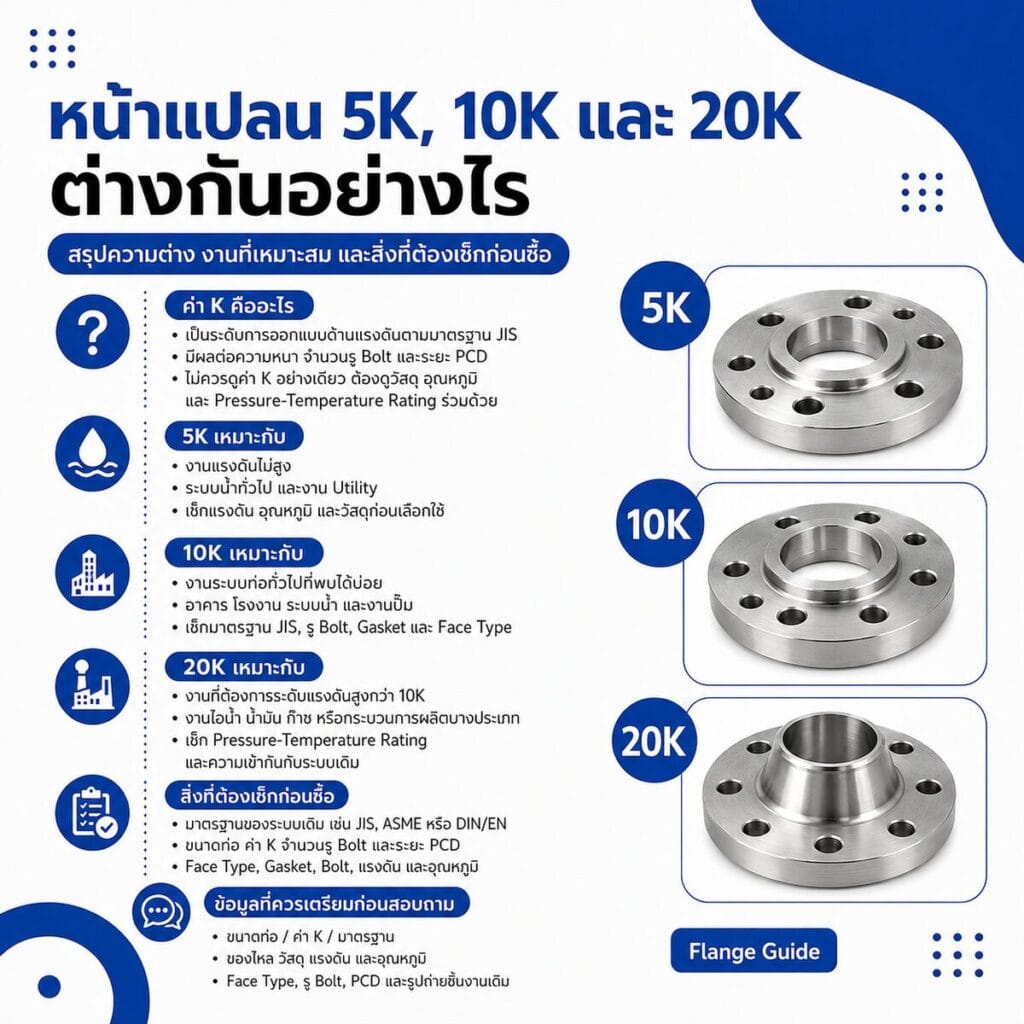

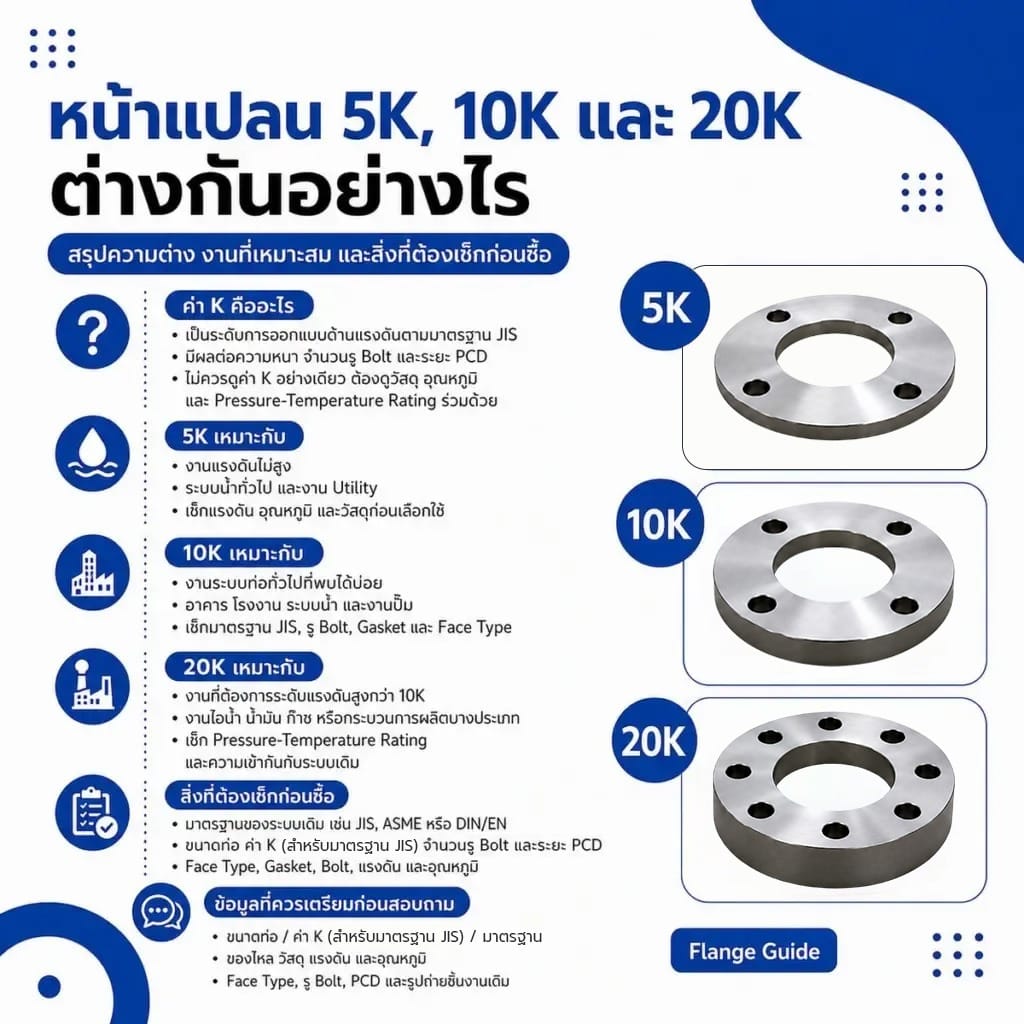

หน้าแปลน 5K, 10K และ 20K เป็นระดับแรงดันตามมาตรฐาน JIS ที่ใช้กันแพร่หลายในงานระบบท่อ โดยแต่ละระดับเหมาะกับเงื่อนไขการใช้งานต่างกัน การเข้าใจความแตกต่างตั้งแต่ต้นจะช่วยลดความผิดพลาดในการจัดซื้อและติดตั้งได้มากขึ้น
ค่า K บนหน้าแปลนต้องดูจากอะไรบ้าง
ค่า K บนหน้าแปลนเป็นระดับการออกแบบด้านแรงดันตามมาตรฐาน JIS ซึ่งส่งผลต่อขนาด ความหนา จำนวนรู Bolt และการใช้งานร่วมกับอุปกรณ์อื่นในระบบ โดยทั่วไปตัวเลขที่สูงขึ้นจะสัมพันธ์กับงานที่ต้องการระดับแรงดันสูงขึ้น และมักมีรายละเอียดด้านการติดตั้งแตกต่างกันตามมาตรฐานที่กำหนด
อย่างไรก็ตาม ค่า K ไม่ใช่ตัวเลขแรงดันใช้งานแบบตายตัว และไม่ควรใช้เป็นเกณฑ์เดียวในการเลือกอุปกรณ์ ความเหมาะสมในการใช้งานจริงยังขึ้นอยู่กับวัสดุ อุณหภูมิ Pressure-Temperature Rating รวมถึงการเลือก Gasket และ Bolt ที่เหมาะสมกับเงื่อนไขของระบบ ดังนั้นก่อนสั่งซื้อควรอ้างอิงข้อมูลทางเทคนิคของสินค้าและสเปกโครงการร่วมกัน
หน้าแปลน 5K, 10K และ 20K เหมาะกับงานแบบไหน
โดยภาพรวม 5K มักเหมาะกับงานน้ำทั่วไปหรืองาน Utility ที่แรงดันไม่สูง 10K ใช้กับงานระบบท่อทั่วไปที่พบได้บ่อย ส่วน 20K เหมาะกับงานที่แบบหรือสเปกโครงการกำหนดระดับแรงดันสูงกว่า 10K อย่างไรก็ตาม การเลือกใช้งานจริงยังต้องดูแรงดัน อุณหภูมิ วัสดุ มาตรฐานของระบบ และรายละเอียดการประกบหน้าแปลนให้สอดคล้องกันด้วยเสมอ
| ประเภท | การใช้งาน | งานที่มักพบ | จุดที่ต้องเช็กก่อนซื้อ |
| 5K | เหมาะกับงานแรงดันไม่สูง | ระบบน้ำทั่วไป งาน Utility | แรงดัน อุณหภูมิ และวัสดุ |
| 10K | ใช้กันอย่างแพร่หลายในงานระบบท่อทั่วไป | อาคาร โรงงาน ระบบน้ำ และงานปั๊ม | มาตรฐาน JIS, รู Bolt, Gasket และ Face Type |
| 20K | งานที่ต้องการระดับแรงดันสูงกว่า 10K ตามแบบหรือสเปกโครงการ | ระบบที่แบบวิศวกรรมกำหนด งานไอน้ำ น้ำมัน ก๊าซ หรือกระบวนการผลิตบางประเภท | Pressure-Temperature Rating, วัสดุ, รู Bolt และความเข้ากันกับระบบเดิม |
ตารางนี้เป็นเพียงแนวทางเบื้องต้นในการเปรียบเทียบหน้าแปลน 5K, 10K และ 20K ก่อนสั่งซื้อควรตรวจสอบข้อมูลทางเทคนิคของสินค้า รวมถึงแรงดัน อุณหภูมิ มาตรฐาน และขนาดของระบบเดิมทุกครั้ง
| DN | NPS | JIS 5K | JIS 10K | JIS 16K | JIS 20K | JIS 40K | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| O.D. | B.C. | Holes | O.D. | B.C. | Holes | O.D. | B.C. | Holes | O.D. | B.C. | Holes | O.D. | B.C. | Holes | ||
| 10 | 3/8" | 75 | 55 | 4 X 12 | 90 | 65 | 4 X 15 | 90 | 65 | 4 X 15 | 90 | 65 | 4 X 15 | 110 | 75 | 4 X 19 |
| 15 | 1/2" | 80 | 60 | 4 X 12 | 95 | 70 | 4 X 15 | 95 | 70 | 4 X 15 | 95 | 70 | 4 X 15 | 115 | 80 | 4 X 19 |
| 20 | 3/4" | 85 | 65 | 4 X 12 | 100 | 75 | 4 X 15 | 100 | 75 | 4 X 15 | 100 | 75 | 4 X 15 | 120 | 85 | 4 X 19 |
| 25 | 1" | 95 | 75 | 4 X 12 | 125 | 90 | 4 X 19 | 125 | 90 | 4 X 19 | 125 | 90 | 4 X 19 | 130 | 95 | 4 X 19 |
| 32 | 1-1/4" | 115 | 90 | 4 X 15 | 135 | 100 | 4 X 19 | 135 | 100 | 4 X 19 | 135 | 100 | 4 X 19 | 140 | 105 | 4 X 19 |
| 40 | 1-1/2" | 120 | 95 | 4 X 15 | 140 | 105 | 4 X 19 | 140 | 105 | 4 X 19 | 140 | 105 | 4 X 19 | 160 | 120 | 4 X 23 |
| 50 | 2" | 130 | 105 | 4 X 15 | 155 | 120 | 4 X 19 | 155 | 120 | 8 X 19 | 155 | 120 | 8 X 19 | 165 | 130 | 8 X 19 |
| 65 | 2-1/2" | 155 | 130 | 4 X 15 | 175 | 140 | 4 X 19 | 175 | 140 | 8 X 19 | 175 | 140 | 8 X 19 | 200 | 160 | 8 X 23 |
| 80 | 3" | 180 | 145 | 4 X 19 | 185 | 150 | 8 X 19 | 200 | 160 | 8 X 23 | 200 | 160 | 8 X 23 | 210 | 170 | 8 X 23 |
| 100 | 4" | 200 | 165 | 8 X 19 | 210 | 175 | 8 X 19 | 225 | 185 | 8 X 23 | 225 | 185 | 8 X 23 | 250 | 205 | 8 X 25 |
| 125 | 5" | 235 | 200 | 8 X 19 | 250 | 210 | 8 X 23 | 270 | 225 | 8 X 25 | 270 | 225 | 8 X 25 | 300 | 250 | 8 X 27 |
| 150 | 6" | 265 | 230 | 8 X 19 | 280 | 240 | 8 X 23 | 305 | 260 | 12 X 25 | 305 | 260 | 12 X 25 | 355 | 295 | 12 X 33 |
| 175 | — | 300 | 260 | 8 X 23 | 305 | 265 | 12 X 23 | — | — | — | — | — | — | — | — | — |
| 200 | 8" | 320 | 280 | 8 X 23 | 330 | 290 | 12 X 23 | 350 | 305 | 12 X 25 | 350 | 305 | 12 X 25 | 405 | 345 | 12 X 33 |
| 250 | 10" | 385 | 345 | 12 X 23 | 400 | 355 | 12 X 25 | 430 | 380 | 12 X 27 | 430 | 380 | 12 X 27 | 475 | 410 | 12 X 33 |
| 300 | 12" | 430 | 390 | 12 X 23 | 445 | 400 | 16 X 25 | 480 | 430 | 16 X 27 | 480 | 430 | 16 X 27 | 540 | 470 | 16 X 39 |
| 350 | 14" | 480 | 435 | 12 X 25 | 490 | 445 | 16 X 25 | 540 | 480 | 16 X 33 | 540 | 480 | 16 X 33 | 585 | 515 | 16 X 39 |
| 400 | 16" | 540 | 495 | 16 X 25 | 560 | 510 | 16 X 27 | 605 | 540 | 16 X 33 | 605 | 540 | 16 X 33 | 645 | 570 | 16 X 39 |
| 450 | 18" | 605 | 555 | 16 X 25 | 620 | 565 | 20 X 27 | 675 | 605 | 20 X 33 | 675 | 605 | 20 X 33 | — | — | — |
| 500 | 20" | 655 | 605 | 20 X 25 | 675 | 620 | 20 X 27 | 730 | 660 | 20 X 33 | 730 | 660 | 20 X 33 | — | — | — |
| 550 | 22" | 720 | 665 | 20 X 27 | 745 | 680 | 20 X 33 | 795 | 720 | 20 X 39 | 795 | 720 | 20 X 39 | — | — | — |
| 600 | 24" | 770 | 715 | 20 X 27 | 795 | 730 | 24 X 33 | 845 | 770 | 24 X 39 | 845 | 770 | 24 X 39 | — | — | — |
| 650 | 26" | 825 | 770 | 24 X 27 | 845 | 780 | 24 X 33 | 895 | 820 | 24 X 39 | 945 | 850 | 24 X 48 | — | — | — |
| 700 | 28" | 875 | 820 | 24 X 27 | 905 | 840 | 24 X 33 | 960 | 875 | 24 X 42 | 995 | 900 | 24 X 48 | — | — | — |
| 750 | 30" | 945 | 880 | 24 X 33 | 970 | 900 | 24 X 33 | 1020 | 935 | 24 X 42 | 1080 | 970 | 24 X 56 | — | — | — |
| 800 | 32" | 995 | 930 | 24 X 33 | 1020 | 950 | 28 X 33 | 1085 | 990 | 24 X 48 | 1140 | 1030 | 24 X 56 | — | — | — |
| 850 | 34" | 1045 | 980 | 24 X 33 | 1070 | 1000 | 28 X 33 | 1135 | 1040 | 24 X 48 | 1200 | 1090 | 24 X 56 | — | — | — |
| 900 | 36" | 1095 | 1030 | 24 X 33 | 1120 | 1050 | 28 X 33 | 1185 | 1090 | 28 X 48 | 1250 | 1140 | 28 X 56 | — | — | — |
| 950 | 38" | — | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
| 1000 | 40" | 1195 | 1130 | 28 X 33 | 1235 | 1160 | 28 X 39 | 1320 | 1210 | 28 X 56 | — | — | — | — | — | — |
หน่วยทั้งหมดเป็นมิลลิเมตร โดย O.D. คือเส้นผ่านศูนย์กลางภายนอก, B.C. คือวงกลมศูนย์กลางรูน็อต และ Holes คือจำนวนรู × เส้นผ่านศูนย์กลางรู
เลือกหน้าแปลนจากค่า K อย่างเดียวพอไหม
การเลือกหน้าแปลนไม่ควรดูเฉพาะค่า K เพราะเป็นเพียงค่าพิกัดแรงดันตามมาตรฐาน JIS เท่านั้น การใช้งานจริงต้องพิจารณาวัสดุ อุณหภูมิ ของไหล และมาตรฐานของระบบเดิม รวมถึงรายละเอียดการติดตั้ง เช่น รู Bolt, PCD, Face Type, Gasket และ Bolt ที่ใช้ร่วมกัน หากเลือกไม่ตรงกับระบบเดิมหรือสภาพงาน อาจเกิดการรั่วซึมหรือติดตั้งไม่ได้ จึงควรตรวจสอบข้อมูลทางเทคนิคให้ครบก่อนสั่งซื้อ โดยเฉพาะในกรณีที่เป็นงานเปลี่ยนทดแทนอุปกรณ์เดิมในระบบ
- ตรวจสอบมาตรฐานของระบบเดิม เช่น JIS, ASME หรือ DIN/EN
- ยืนยันขนาดท่อ ระดับ K จำนวนรู Bolt ขนาดรู และระยะ PCD
- ตรวจสอบแรงดันและอุณหภูมิใช้งานจริง
- เลือกวัสดุ Gasket และ Bolt ให้เหมาะกับของไหลและเงื่อนไขการใช้งาน
- ตรวจสอบ Face Type พร้อมเทียบรูปถ่ายหรือขนาดชิ้นงานเดิมก่อนสั่งซื้อ
ข้อผิดพลาดที่พบบ่อยในการเลือกหน้าแปลน
ข้อผิดพลาดในการเลือกซื้อหรือเปลี่ยนทดแทนอุปกรณ์มักเกิดจากการตรวจสอบข้อมูลไม่ครบ โดยเฉพาะในงานซ่อมบำรุงที่ต้องใช้งานร่วมกับอุปกรณ์เดิมในระบบ
| ข้อผิดพลาดที่พบบ่อย | ผลกระทบ |
| ดูเฉพาะขนาดท่อ แต่ไม่ดูค่า K และมาตรฐาน | ประกบกับอุปกรณ์เดิมไม่ได้ |
| ไม่ตรวจจำนวนรู Bolt และระยะ PCD | ติดตั้งไม่ได้หรือเจาะแก้หน้างาน |
| ใช้อุปกรณ์ต่างมาตรฐานร่วมกัน | ขนาดไม่ตรงและเกิดปัญหาการซีล |
| เลือก Gasket หรือ Bolt ไม่เหมาะสม | เกิดการรั่วซึมหรือแรงกดไม่เพียงพอ |
| ไม่ตรวจรายละเอียดของชิ้นงานเดิมก่อนเปลี่ยน | สั่งซื้อผิดรุ่นและเสียเวลาแก้ไข |
หากเป็นงานเปลี่ยนอะไหล่หรือซ่อมบำรุง ควรวัดขนาดหลักและถ่ายรูปของเดิมไว้ทุกครั้ง เพื่อใช้ตรวจสอบกับ Catalog หรือข้อมูลทางเทคนิคก่อนสั่งซื้อ
ควรเตรียมข้อมูลอะไรก่อนขอใบเสนอราคา
ก่อนขอใบเสนอราคา ควรเตรียมข้อมูลหลักอย่างขนาดท่อ ค่า K มาตรฐาน ของไหล วัสดุ แรงดัน อุณหภูมิ Face Type รวมถึงรูปถ่ายหรือขนาดของชิ้นงานเดิม ข้อมูลเหล่านี้ช่วยให้ตรวจสอบความเหมาะสมของสินค้าได้ง่ายขึ้น และลดความเสี่ยงจากการสั่งซื้อผิดรุ่น
| ข้อมูล | เหตุผล |
| ขนาดท่อ / ค่า K / มาตรฐาน | ใช้ระบุรุ่นและระดับที่ต้องการ |
| ของไหลในระบบและวัสดุที่ต้องการ | ใช้เลือกวัสดุและ Gasket ให้เหมาะสม |
| แรงดันใช้งาน | ใช้ประเมินระดับที่เหมาะกับระบบ |
| อุณหภูมิใช้งาน | มีผลต่อ Pressure-Temperature Rating |
| ประเภทหน้าแปลนหรือ Face Type | ช่วยเลือกอุปกรณ์และปะเก็นให้เหมาะสม |
| รายละเอียดและขนาด เช่น PCD จำนวนรู Bolt และรูปถ่าย | ใช้ตรวจสอบความเข้ากันได้กับระบบเดิม |
ข้อมูลที่ครบถ้วนจะช่วยลดความผิดพลาดในการสั่งซื้อ ลดความเสี่ยงจากการเลือกสเปกไม่ตรงงาน และช่วยให้เปรียบเทียบตัวเลือกได้แม่นยำขึ้น เพื่อให้ได้สินค้าที่เหมาะสมกับระบบและเงื่อนไขงานจริง
เลือกหน้าแปลนกับ S.K. Fitting Valve
บริษัท เอส.เค. ฟิตติ้ง วาล์ว จัดจำหน่ายหน้าแปลน วาล์ว ฟิตติ้ง ท่อ ปะเก็น และอุปกรณ์ระบบท่อสำหรับงานอาคาร โรงงาน และงานอุตสาหกรรม โดยมีสินค้าในกลุ่มหน้าแปลนสำหรับงานระบบท่อหลายรูปแบบ และควรตรวจสอบมาตรฐาน วัสดุ และขนาดให้สอดคล้องกับอุปกรณ์เดิมก่อนเลือกใช้งาน
S.K. Fitting Valve ช่วยตรวจสอบข้อมูลเบื้องต้น เช่น ขนาดท่อ ค่า K, Pressure Rating, รู Bolt, PCD, Face Type และชนิด Gasket ให้สอดคล้องกับอุปกรณ์เดิมในระบบ เพื่อลดความเสี่ยงจากปัญหาประกบไม่ได้ รั่วซึม หรือเลือกสเปกไม่ตรงกับแรงดันและอุณหภูมิใช้งานจริง
หากเป็นงานเปลี่ยนทดแทนของเดิม ควรเตรียมรูปถ่าย ขนาด และเงื่อนไขการใช้งาน เช่น แรงดัน อุณหภูมิ วัสดุ และสารในท่อ เพื่อใช้ตรวจสอบสเปกให้ตรงกับหน้างานมากขึ้น ช่วยลดโอกาสสั่งซื้อคลาดเคลื่อนหรือต้องแก้ไขภายหลัง
คำถามที่พบบ่อย (FAQ)
ต่างกันที่ระดับการออกแบบด้านแรงดันตามมาตรฐาน JIS รวมถึงขนาด ความหนา และรายละเอียดการติดตั้ง โดยควรพิจารณาร่วมกับวัสดุ อุณหภูมิ และ Pressure-Temperature Rating ด้วย
ไม่ควรใช้แทนกันทันทีโดยไม่ตรวจสอบสเปก เพราะขนาด ความหนา รู Bolt และมาตรฐานของอุปกรณ์ที่ต้องประกบกันอาจแตกต่างกัน
ควรดูขนาดท่อ มาตรฐาน วัสดุ อุณหภูมิ ของไหล Face Type, Gasket และ Bolt ร่วมกัน เพื่อให้เหมาะกับเงื่อนไขการใช้งานจริงของระบบ
