ปะเก็นวงแหวน (Spiral Wound Gasket) เป็นปะเก็นกึ่งโลหะสำหรับซีลรอยต่อหน้าแปลน ใช้ในระบบท่อไอน้ำ น้ำหล่อเย็น ลมอัด น้ำมัน ก๊าซ และสารเคมี รวมถึงวาล์ว ระบบบอยเลอร์ และเครื่องแลกเปลี่ยนความร้อน โดยมีเกรดสำหรับงานสาธารณูปโภคทั่วไป ตลอดจนงานอุณหภูมิสูงและแรงดันสูงในโรงไฟฟ้า โรงกลั่นน้ำมัน และโรงงานปิโตรเคมี
ปะเก็นวงแหวนผลิตจากแถบสแตนเลสขึ้นรูป (Hoop) พันสลับกับวัสดุไส้ซีล (Filler) เช่น Graphite, Non-Asbestos หรือ PTFE แถบโลหะช่วยเพิ่มความแข็งแรงและการคืนตัว ส่วนวัสดุไส้ซีลช่วยให้ปะเก็นแนบกับผิวหน้าแปลนเพื่อป้องกันการรั่วซึม
เอส.เค. ฟิตติ้งวาล์ว มีจำหน่ายปะเก็นวงแหวน 3 ตัวเลือก:
มีทั้งแบบ standard ที่ไม่มีวงแหวนเสริม แบบมีวงแหวนนอก และแบบมีวงแหวนในร่วมกับวงแหวนนอก ซึ่งช่วยป้องกันส่วนพันโก่งตัวเข้าด้านใน
| ผู้ผลิต / แบรนด์ | NICHIAS / TOMBO VORTEX |
|---|---|
| รุ่น | 1804 |
| โครงสร้าง | แบบพื้นฐาน ไม่มีวงแหวนเสริม |
| วงแหวนใน | ไม่มี |
| วงแหวนนอก | ไม่มี |
| วัสดุแถบโลหะ (Hoop) | SUS304 |
| วัสดุ Filler | NA — Non-Asbetos (NA VORTEX) GR — Graphite (GRASEAL VORTEX) |
| หน้าแปลนที่ใช้ | Tongue & Groove (T&G) |
| Standard | JIS B 2404-2018 สำหรับ T&G; JPI-7S-41-2018 สำหรับ T&G ต้องใช้มิติสำหรับหน้าแปลนแบบร่องโดยเฉพาะ |
| Size | JIS T&G: 10A–600A (3/8–24 นิ้ว); JPI T&G: 15A–600A (1/2–24 นิ้ว) ตามรายการในตาราง ใช้ขนาดเส้นผ่านศูนย์กลางใน D2 และนอก D3 ของตัวปะเก็น |
| Thickness — ความหนาตัวปะเก็น | 4.5 มม. |
สเป็กชีตฉบับเต็ม: NICHIAS — Gaskets (PDF)
NICHIAS — Gasket Dimensions (PDF)

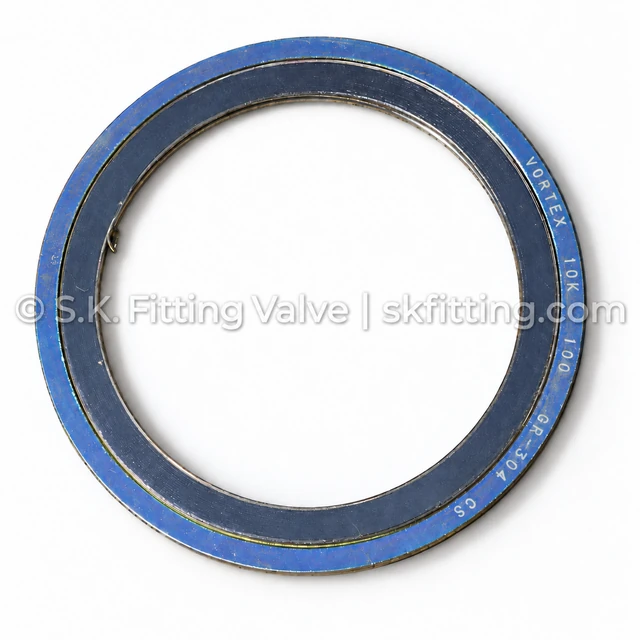

| ผู้ผลิต / แบรนด์ | NICHIAS / TOMBO VORTEX |
|---|---|
| รุ่น | 1834 |
| โครงสร้าง | แบบมีวงแหวนนอก |
| วงแหวนใน | ไม่มี |
| วงแหวนนอก | มี |
| วัสดุแถบโลหะ (Hoop) | SUS304 |
| วัสดุ Filler และ วงแหวน | Filler: NA — Non-Asbetos (NA VORTEX), GR — Graphite (GRASEAL VORTEX) วงแหวน: Carbon Steel (S); Stainless Steel 304 (E), 316 (G), 304L (L), 316L (H) |
| หน้าแปลนที่ใช้ | Raised Face (RF) หรือ Flat Face (FF) |
| Standard | JIS B 2404-2018; JPI-7S-41-2018; ASME B16.20-2017 |
| Size | JIS 10K/16K/20K: 10A–600A; JIS 30K/40K: 10A–400A ASME Class 150/300/600: 15A–600A (1/2–24 นิ้ว); Class 400: 100A–600A (4–24 นิ้ว) แบบไม่มีวงแหวนในจำกัดขนาดไม่เกิน 600A (24 นิ้ว) ตามเงื่อนไขผู้ผลิต |
| Pressure Class | JIS: 10K, 16K, 20K, 30K, 40K ASME: Class 150, 300, 400, 600 สำหรับเกรด NA และขนาดไม่เกิน 600A (24 นิ้ว) |
| Thickness — ความหนาตัวปะเก็น | 4.5 มม. |
สเป็กชีตฉบับเต็ม: NICHIAS — Gaskets (PDF)
NICHIAS — Gasket Dimensions (PDF)

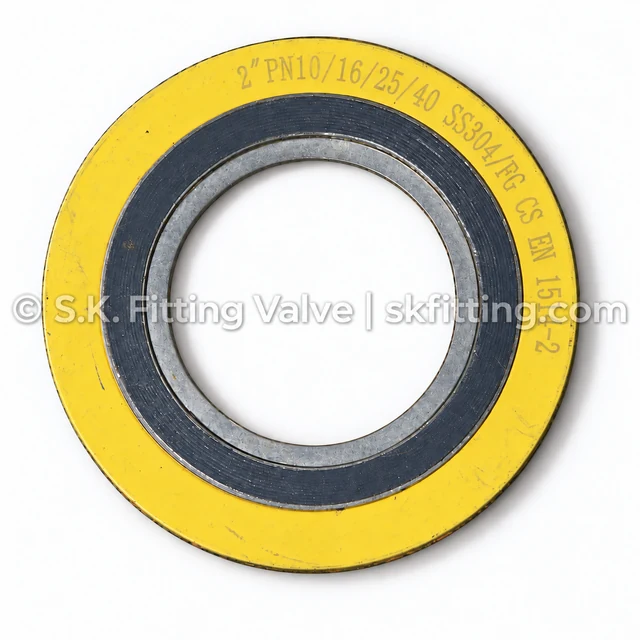

| ผู้ผลิต / แบรนด์ | NICHIAS / TOMBO VORTEX |
|---|---|
| รุ่น | 1834R |
| โครงสร้าง | แบบมีวงแหวนในและวงแหวนนอก |
| วงแหวนใน | มี |
| วงแหวนนอก | มี |
| วัสดุแถบโลหะ (Hoop) | SUS304 |
| วัสดุ Filler และวงแหวน | Filler: NA — Non-Asbetos (NA VORTEX), GR — Graphite (GRASEAL VORTEX) วงแหวน: Carbon Steel (S); Stainless Steel 304 (E), 316 (G), 304L (L), 316L (H) |
| หน้าแปลนที่ใช้ | Raised Face (RF) หรือ Flat Face (FF) |
| Standard | JIS B 2404-2018; JPI-7S-41-2018; ASME B16.20-2017 |
| Size | JIS 10K/16K/20K: 10A–600A; JIS 30K/40K/63K: 10A–400A ตามรายการในตาราง ASME Class 150/300/600/1500: 15A–600A (1/2–24 นิ้ว); Class 400: 100A–600A; Class 900: 80A–600A; Class 2500: 15A–300A (1/2–12 นิ้ว) |
| Pressure Class | JIS: 10K, 16K, 20K, 30K, 40K, 63K ASME: Class 150, 300, 400, 600, 900, 1500, 2500 |
| Thickness — ความหนาตัวปะเก็น | 4.5 มม. |
สเป็กชีตฉบับเต็ม: NICHIAS — Gaskets (PDF)
NICHIAS — Gasket Dimensions (PDF)
